西門子plc是目前自動化行業使用最廣泛的產品，它在社會發展的今天是不可缺少的，隨著產品的廣泛應用，產品的故障也不可避免，今天小編為大家簡單介紹一下西門子plc控制系統故障處理辦法。

　　西門子PLCS7系列目前常用于中國的工業市場，主要有通用型，字處理型，開關型等三種型號。不同類型的PLC具有不同的故障性能和判斷方法。其中，軟件故障可由西門子特殊程序員解決。西門子PLC具有通信PC接口，幾乎所有軟件問題都可以通過專用伺服編程器來解決。

　　通過軟件PC程序，可以判斷它是否是軟件故障。如果是硬件故障，則需要特殊的芯片級電路板維護工程師進行維修。 PLC通常由模塊結構組成，更簡單的處理方法是更換。

西門子plc控制系統故障處理方法：

　　1、軟故障的判斷和處理

　　S7PLC具有自我診斷功能。當發生模塊功能錯誤時，它通常可以根據預編程進行報警和響應。它可以通過故障指示器來判斷。當電源正常時，每個指示燈也指示正常，特別是如果輸入信號正常，但系統功能不正常(輸出不正常或混亂)，首先要檢查用戶程序是否容易出現使用，首先是軟和硬。

　　S7的用戶程序存儲在PLC的RAM中，該RAM是斷電和易失性的。當備用電池發生故障時，系統電源丟失，程序丟失或無序的可能性很大。當然，強電磁干擾也會導致程序錯誤。 。帶有EPROM存儲卡和插槽的PLC恢復程序非常簡單。將EPROM卡上的程序復制回PLC后，通常可以解決問題。沒有EPROM子卡的用戶應使用PG的在線功能將正確的程序發送到PLC。值得注意的是，有時簡單的程序覆蓋并不能解決問題。在重新復制程序之前，必須清除RAM中的用戶程序。

　　西門子plc控制系統故障通過撥RUN以RUN-ST的順序接通PLC或在PG上執行>對象—阻止—刪除-inPLC— allblocks-整體—重置<函數完成RAM中程序的泛化。此外，存儲在EPROM中的程序并非萬無一失，并且認為EPROM上的程序有時會引起混淆太多了。因此，經常檢查EPROM中的程序尤其重要，尤其是PG中的備份程序。

　　2、PLC硬件故障

　　可以直觀地找到PLC的硬件故障。維護的基本方法是更換模塊。根據故障指示和故障經驗判斷故障位置的關鍵。盲目更換會帶來不必要的損失。

　　(1)供電模塊故障。 工作電源模塊，其上方的工作指示燈，如AC、24VDC、5VD、BATT等應為綠色和亮，顏色已更改或閃爍或熄滅表示有該部分的電源存在問題。 “AC”的指示燈表示PLC的總交流電源。 “AC”的當指示燈熄滅時，大部分工作電源不可用，整個PLC停止工作。此時，應檢查電源保險絲是否熔斷。保險絲替換為相同規格的相同類型的保險絲。

　　當沒有相同類型的進口保險絲時，應使用具有相同電流的快速保險絲。如果保險絲反復燒毀，則電路板短路或損壞，更換整個電源。 “5VDC”，“24VDC”;燈熄滅，沒有相應的直流電源輸出。當電源偏差超過正常值5%時，指示燈閃爍。此時，雖然PLC仍可以工作，但應注意并在必要時關閉進行維護。 “ BATT”變色燈是備用電源指示燈，綠色正常，黃色電池電量低，紅色有故障。當黃燈亮起時，應更換備用電池。

　　手冊規定鋰電池應每?jī)傻饺旮鼡Q一次。當紅燈亮?xí)r，表示備用電源系統出現故障，需要更換整個模塊。

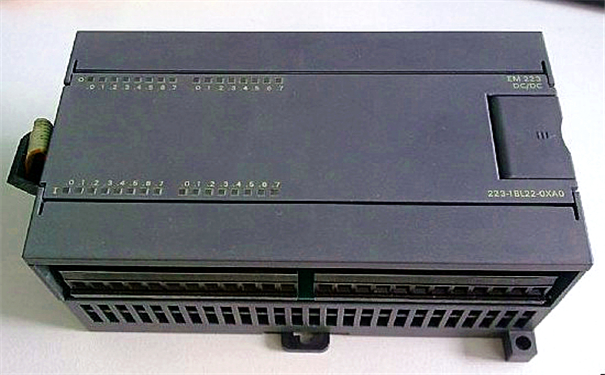

　　(2)I/O模塊故障。 輸入模塊一般由光電耦合電路組成;輸出模塊具有繼電器輸出，晶體管輸出，光電輸出等，具體取決于型號。每個輸入和輸出點都有相應的LED指示。應懷疑I/O模塊具有輸入信號，但該點未點亮或輸出已確定但輸出指示燈未點亮。輸入和輸出模塊具有10到36個點，不會因?yàn)橐粋€(gè)點被損壞而更換整個模塊。

　　通常的做法是找到替代點替代方案，然后更改程序中的相應地址。但是，應該注意的是，較大的程序很難找到特定的地址。特別強調的是，無論是更換輸入模塊還是更換輸出模塊，都必須關閉PLC電源。

　　(3)西門子CPU模塊故障。 通用S7PLC的CPU模塊通常包括通信接口，EPROM插槽，運行開關等，故障更加隱蔽，因?yàn)楦鼡QCPU模塊的成本非常大，所以要特別小心分析和判斷故障。 維護示例：當PLC連接到電源時，開關不能轉到RUN狀態。錯誤指示燈先亮起然后亮起。電源故障復位后，故障仍然存在。更換CPU模塊后，它會正常運行。在芯片級維護期間更換了CPU，但故障指示燈繼續閃爍，更換通信接口后功能恢復正常。

　　3.外圍線路故障

　　據有關文獻報道，PLC控制系統的故障率：CPU和內存占5%，I/O模塊占15%，傳感器和開關占45%，執行器占30%，接線等方面占比對于5%，可以看出超過80%的故障發生在外圍線路中。外圍線路是來自外部的，如輸入信號:按鈕開關、限位開關，輸出信號:電磁閥、繼電器、、電動機等。布線松動，元件損壞，機械故障，干擾等都可能導致外圍電路故障。故障排除時應小心。

　　4.更換部件應使用高可靠性和高安全系數的高質量設備。一些功能強大的控制系統使用故障代碼表來指示故障，這極大地方便了故障的分析和消除，應該很好地使用。西門子PLC常見的故障判斷和處理方法與此原理相同，依此類推。當任何芯片級精密設備遇到故障時，必須由專業技術服務公司處理，而不必完全掌握。未經授權修改程序和修理緊湊型設備電路板可能會導致設備維護嚴重困難甚至嚴重的報廢后果。
