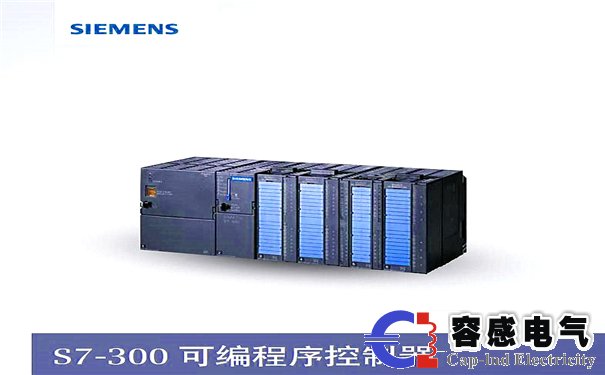

西門子plc s7-300和西門子plc s7-400編程規范設計對于PLC程序可讀性強，可以在短時間內讀取和修改它。在PLC工作組中，我們需要統一我們的編程標準，以適應未來工程人員的轉移，原始程序可以在短時間內由后期人員閱讀。目前的統一標準如下：

　 一、程序結構

　　1、統一程序結構ob1：主程序;ob100：初始化程序(無主程序調用);ob35:100ms(可修改)中斷(無主程序調用)，可調用pid模塊;ob80、ob82、ob85、ob86、ob87、ob121、ob122：故障診斷模塊(無主程序調用，無編程);fc1：系統模式;fc2：輸入處理;FC3:輸出處理;FC4:運行處理;FC5:停止處理;FC6:手動自動切換;FC7:……FC100：用于創建一些可回收的子例程;FC105：具有模擬輸入子例程(可回收)的系統;FC106：具有模擬輸出子例程(可回收)的系統;modbus通信(CP341)：FB7:P RCV RK、FB8:P SND RK;通信CP340:FB2:P RCV、FB3:P SND;常規PID:FB41;溫濕度PID:FB58;如果阻塞和系統阻塞重復，請避免使用。

　　2、數據塊db1：ai數據，類型：真實，與主機接口;db2：ao數據，類型：真實，與主機接口;db 3：di數據，類型：bol，與主機接口;db 4：做數據，類型：bol，與主機接口;db 5：設備運行時間和流量累積，類型：真實，與主機接口;db 6：報警信息，類型：bol，與主機接口;db 7：類型：真實，中間寄存器;db 8：類型：int，中間寄存器;db 9：類型：單詞，中間寄存器;db 10：類型：bol，中間寄存器;db 11：后來用于與設備通信，如modbus通信;db100：在調用fb塊時用作實例數據塊;m區域：也用作中間變量;dp從站內故障診斷dp必須從站內故障診斷，故障報警，并使用fb125。


　 二、控制模式

　　1、 西門子plc控制系統設置遠程/本地/手動按鈕 1.1、遠程：系統只能由主機自動啟動/停止，本地設備具有優先級控制權。在程序控制中，設備可以由主計算機軟操作/自動切換 ; 1.2、本地：系統只能通過觸摸屏自動啟動/停止。本地設備具有優先級控制權。在程序控制中，設備可以通過觸摸屏進行軟操作/自動切換; 1.3、手動：執行手動控制時，上位機/觸摸屏無效，只能手動控制設備的啟動/停止。

　　2、 單臺設備控制 單個設備必須具有柔軟的手/自動切換和軟啟動/停止功能。從自動切換到軟手時，設備無法停止。從軟手切換到自動時，設備根據自動程序啟動/停止。

　　3、單個設備(泵，風扇和其他大型設備)必須旋轉24小時，并且必須有運行時間積累。如果上位機設置了啟動/停止順序，操作員將自行設置；

　 三、編程技巧

　　1、程序塊盡可能詳細，易于閱讀，并且在程序塊中放置相同類型的設備控制; 2、對于經常調用的子程序，您可以創建子模塊并經常調用它們，例如：找到幾個數字的平均值或找到幾個數字的最大值; 3、程序應有注釋，變量和中間變量必須有描述，便于他人閱讀或以后查看; 4、定期程序備份，最好用項目名稱+系統名稱+當天日期; 5、程序加密，防止他人偷盜。

       總結：以上就是小編為大家介紹的西門子plc s7-300和西門子plc s7-400編程規范設計，如果大家有西門子plc這方面的問題，請咨詢容感電氣，我們將給您最真誠的服務。
