一、原理

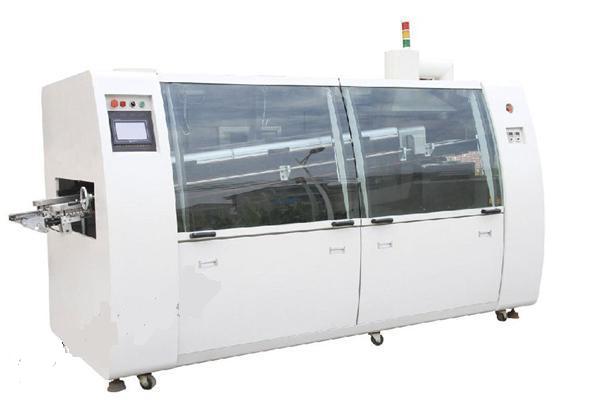

　　根據工藝流程，西門子plc站用于控制波峰焊設備的每個站的操作。當產品到達噴涂位置或峰值位置時，噴霧和峰值自動啟動，溫度可以實時收集到PLC中，然后通過PLC傳輸到mcgs觸摸屏。實時溫度監控和實時監控每個站組件的運行狀態。

 二、優勢

　　與傳統工藝相比，它具有以下優點：

　　1、可以提前準確控制錫爐和熔錫的切換時間，解決了用戶在使用過程中打開錫爐，關閉錫爐的問題。該系統還為客戶設計了三個定時開關錫爐。按時，按照正常工作，周末工作，其他時間開關錫爐，可以有效地為客戶節省電費和時間。

　　2、系統具有4個模擬輸入功能，可有效監控預熱溫度，錫爐溫度和自動保護功能。當錫焊溫度未達到設定溫度時，無法自動啟動。峰值已實現產品的保護功能。

   　3、在全自動狀態下，噴霧和峰值由產品控制。當產品到達噴涂位置時，plc控制系統自動啟動噴涂，噴涂速度可根據產品寬度手動設定，噴霧在產品完成噴涂時自動關閉。當產品再次出現時，它會再次啟動;當產品達到峰值位置時，峰值自動開始，產品自動關閉以關閉峰值(可手動設置)。節省通量和功率，真正節省能源!

　　4、在手動狀態下，您可以手動關閉和關閉每個原稿，這可以有效地調整機器并找到問題。

　　5、參數設定;在參數設置界面，可根據需要設置變速器輸送速度，自動噴射速度，生產輸出，自動切換錫爐時間，定時維護時間等。

　　6、系統具有自動計數功能，可以統計產品數量，并可設置輸出。達到輸出后，它會自動發送信號以提醒客戶計數。

　　7、西門子plc控制系統系統還有維護時間到期提醒，通過設置維護時間定期提醒維護人員，從而延長機器的使用壽命。

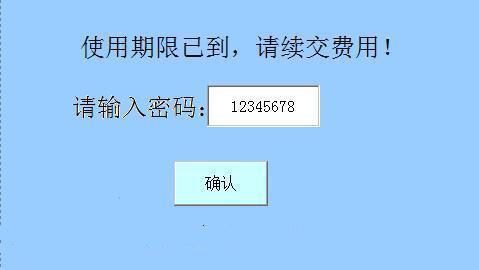

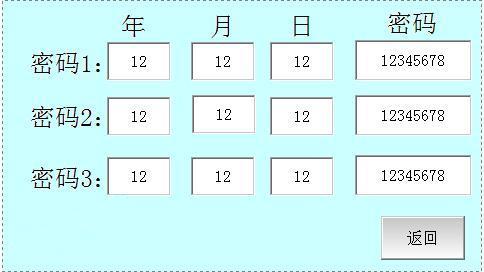

　　8、西門子plc控制系統還具有密碼鎖功能;在該系統中，總共設置了五個定期鎖定功能，可由客戶選擇。當時間到期時，機器自動停止，這解決了客戶收集困難的問題。

         9、西門子plc具有自動報警功能，溫度過高或過低時自動報警

 三、plc控制系統

　　它配備plc可編程控制器和mcgs觸摸屏通訊控制，使波峰焊的性能智能化，自動化，人性化成為現實。它具有安全性高，功能豐富，操作簡單，使用方便，控制穩定等優點。

　　它配有4個模擬輸入和2個模擬輸出，可監控多個溫度。

 四、操作性能

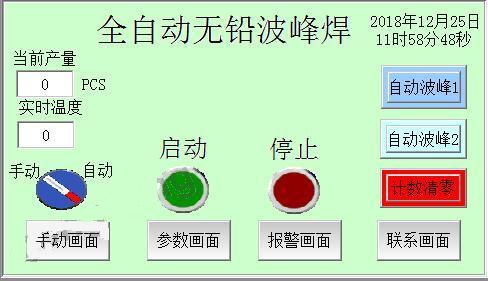

　　1、觸摸屏可以中英文顯示。它具有豐富的顯示功能，可顯示波峰焊各站的運行狀態，錫爐收集的焊錫溫度，加熱器的工作狀態，當前時間和報警信息。只需點擊觸摸屏即可設置操作，并檢查，設置和修改各種調整參數，實現人機對話，簡單易學，易學，易記，操作簡單方便。

　　2、控制器內置數字時鐘。系統可根據用戶要求任意設定三組工作日的開閉時間，節省功率損耗，降低錫爐的加熱成本。

 五、綜合特點

　　1、西門子plc可編程控制器和mcgs觸摸屏綜合控制，鍋爐的運行狀態清晰可見。只需單擊觸摸屏即可輕松完成所有操作，鍋爐控制器的超級顯示和控制功能已完成。

　　2、它可以自動啟動噴霧，噴霧完成后，噴霧將自動關閉，節省原料;自動峰值可以自動控制峰值的上升和下降，節省能源!它達到了節約原材料和節約能源的效果。
