臺達plc編程軟件使用方法和介紹
臺達PLC編程軟件,是臺達plc可編程控制器的一種編程軟件,臺達plc,又稱臺達可編程,臺達可編程控制器,臺達可編程控制等,是工業自動化領域的一種特殊設計,實現電子設備的數字化運行。下面是DeltaPLC編程軟件及其使用,有兩種PLC的Delta編程軟件,一種是WPLSoft,另一種是ISPSoft,臺達PLC使用可編程的存儲器,用于存儲用于執行邏輯操作、順序操作、定時、計數和算術操作的指令,并通過數字或模擬輸入和輸出控制各種類型的機械或生產過程。使用臺達plc可編程邏輯控制器,可通過數字或模擬輸入和輸出控制各種類型的機械或生產過程。 下面我們簡單討論一下Delta的臺達plc編程軟件的使用。
具體步驟

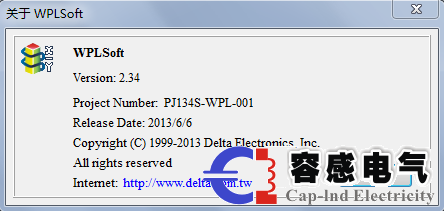

1、先到下載中心的官方網站下載編程軟件 wplsoft,最新版本是2.34,如下圖所示。下載并安裝

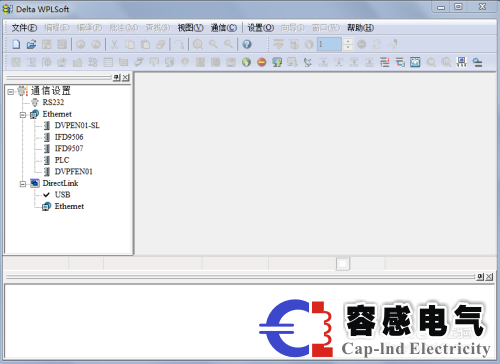

2、安裝完成后,雙擊打開桌面,打開快捷方式WPLsoft如下圖所示:

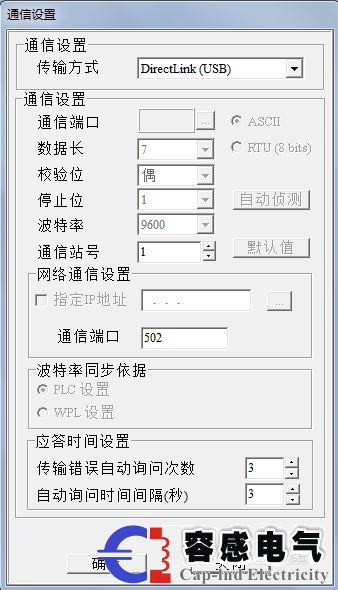

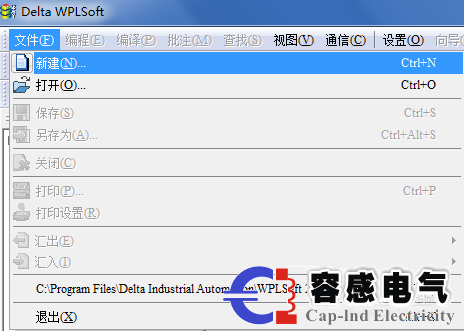

3、點擊菜單欄中文件按鈕,然后點第一個新建,會彈出“機種設置”的對話框,在“程序標題”中選擇設備的型號,在通信系統設置中可以通過選擇usb數據傳輸技術方式點擊“確定”,就回到主窗口中,開始自己編寫控制梯形圖語言程序,如下圖所示:

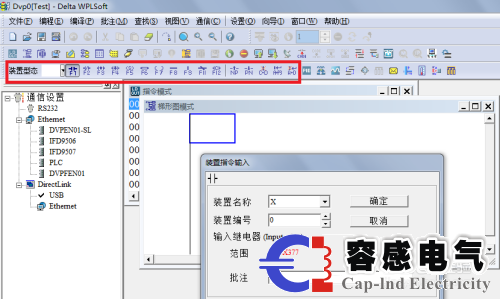

4、符號可以在工具欄上的相應的輸入和輸出可以發現,點擊窗口可以被添加到該程序,也可以雙擊藍色框,該程序?qū)⑹窃诿钅J街?,如下圖所示:

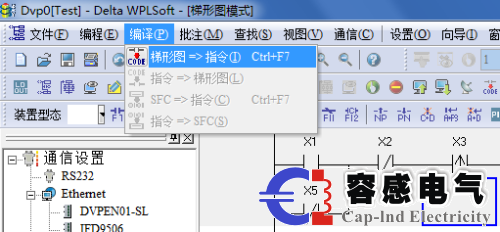

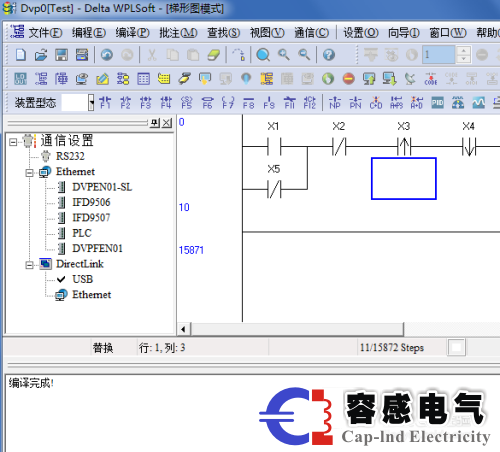

5、 先編寫一個簡單的程序進行下載實驗,進行點擊菜單欄中的“編譯”菜單下面的“梯形圖=>指令”,軟件系統就會通過自動編譯分析程序,并在沒有出現錯誤編譯成功的情況下,在主窗口的最下方給出一些提示,如果應用程序有錯誤,軟件也會提示編譯失敗,并給出錯誤信息的位置。如下圖所示:

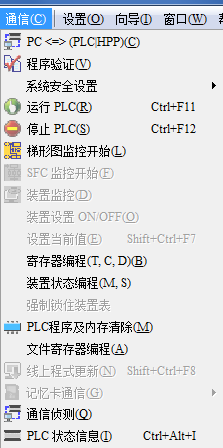

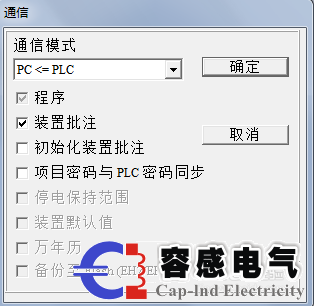

6、依次點擊菜單中的“通信-PCPLC后”,確定將程序下載到PLC,即可調試。
