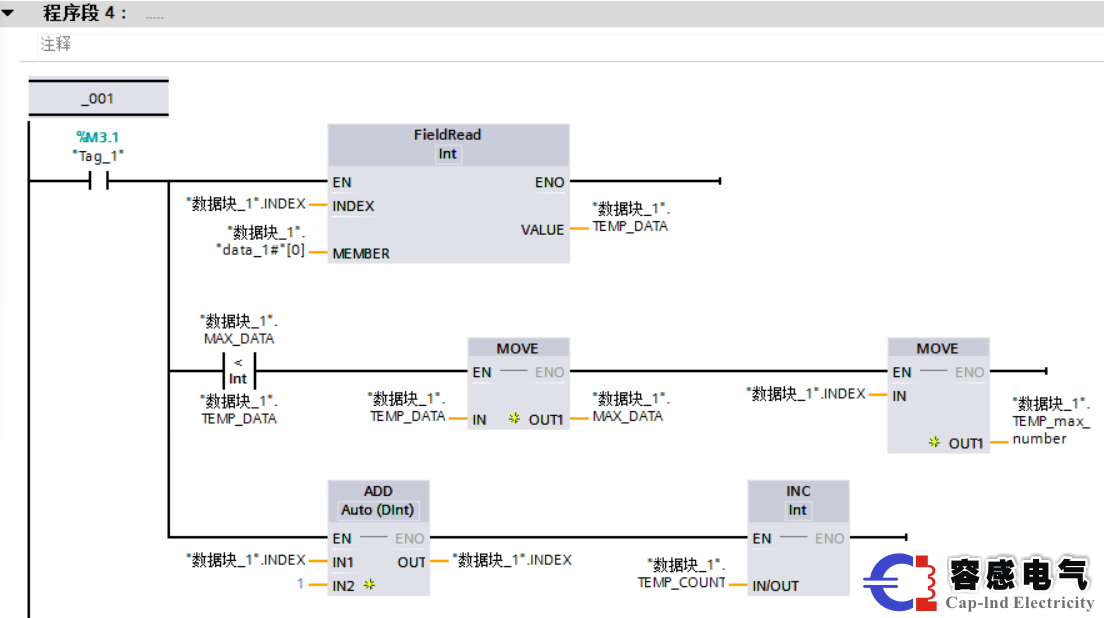

下面小編為大家介紹西門子plc s7-1200的直接和間接尋址功能讀取和寫入數組中元素值的指令，字段讀取和字段寫入。同時，簡要分析了該程序的設計。接下來，使用Field Read來實現此功能。在程序設計過程中，您可能需要使用循環跳轉指令。 示例：假設您需要從一組數據中找到最大值，并記錄最大值是該數據集中的第一個數據。

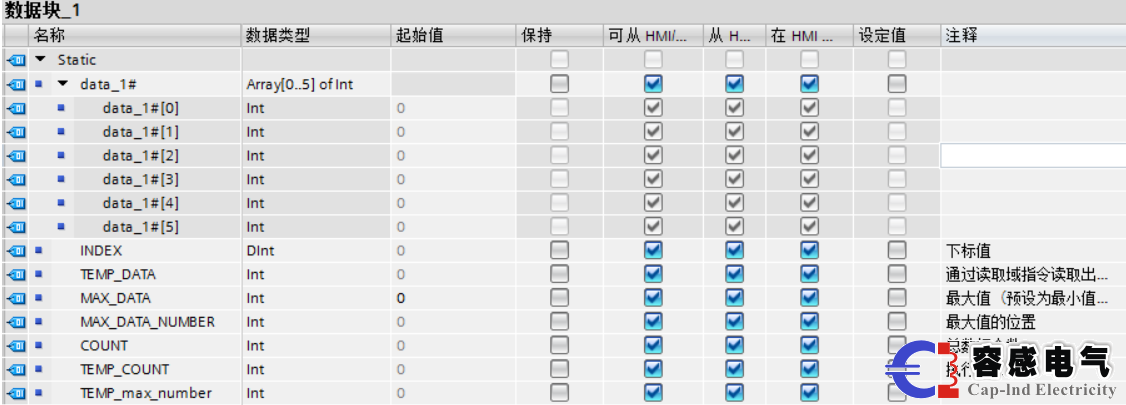

　　步驟1：添加一個全局DB塊，并在DB塊中創建一個名為data 1的變量。數據類型是一個變量數組，用于存儲要查找的最大數據。同時，創建一些相應的變量，如下所示。

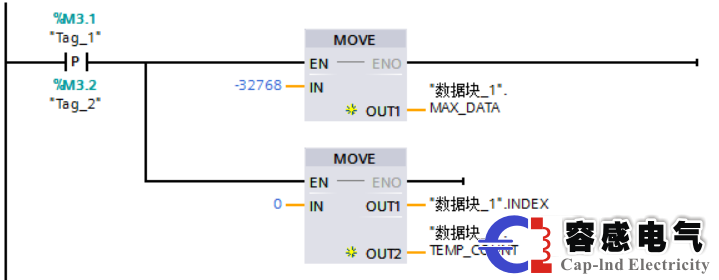

      步驟2：初始化相應的內存，并將存儲的最大值的內存值設置為最小，這些程序如下：

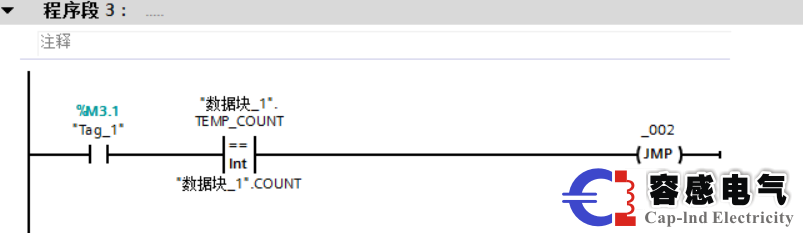

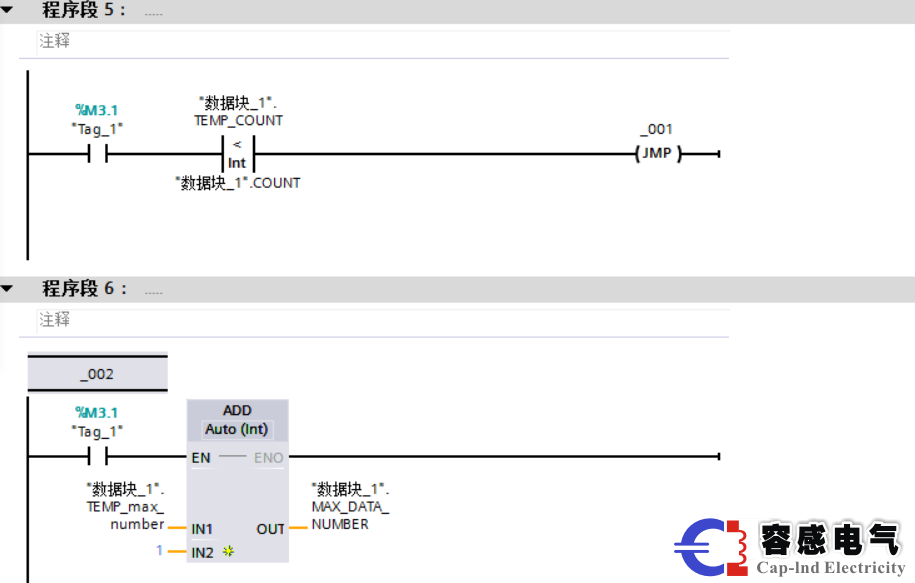

        步驟3：寫入判斷數據的比較是否完成。當執行次數等于設定次數時，表示完成，并且可以跳過最大值搜索的程序，讓程序跳轉到上一次執行，該程序如下所示：

　　　　該程序僅供參考，我希望將來每個人都可以使用此功能。

　　在上一節中，我使用梯形圖編寫了一個取最大值的程序。但是，在s7-1200西門子plc中，也支持SCL編程。使用SCL編程將為一些復雜的數據處理帶來極大的便利。仍然使用前面的示例作為示例來說明如何使用SCL編寫程序?qū)崿F(xiàn)。舉例說明： 假設您需要從一組數據中找到最大值，并記錄此最大值是此數據集中的第一個數據。 使用SCL編程來完成這個例子，這里我們需要使用兩個語句 (1)有條件判斷的陳述 IF(條件)THEN(執行聲明) 萬一; 解析：如果滿足條件，則執行THEN之后的語句。 示例：IF“DATA_A”< 100 HEN “DATA_A”:=“DATA_A”+1; 萬一; 如果DATA_A的值小于100，則DATA_A的值等于其自身加1。 (2)循環執行聲明 FOR(執行變量):=(起始值)TO(結束值)BY(自增量)DO(后面要執行的語句); END_FOR; 解析：從執行循環到執行，每個循環一次，“執行變量”的值根據“自增量”改變，直到執行“結束值”，循環執行停止。 示例：FOR“count”:=0 TO 4 BY 1 DO “數據[COUNT]”=10; END_FOR; 將值10填入值Data中Data [0]到Data [4]的五個元素中，在第一個循環中填入10到Data [0]，在第二個循環中填入10。數據[1]，反過來。 在理解了這兩個語句之后，我們可以設計一個程序，在這里我們可以將它構建為功能塊(FB)以供將來使用。

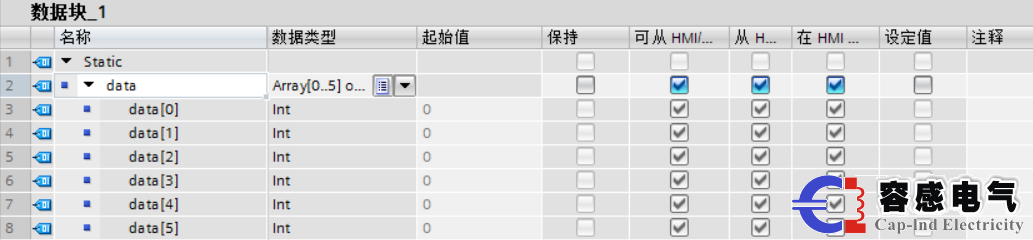

　　步驟1：添加全局db塊并在全局db塊中創建稱為數據的數組。您可以根據需要設置元素的數量，如下圖所示，數組的數目設置為5。

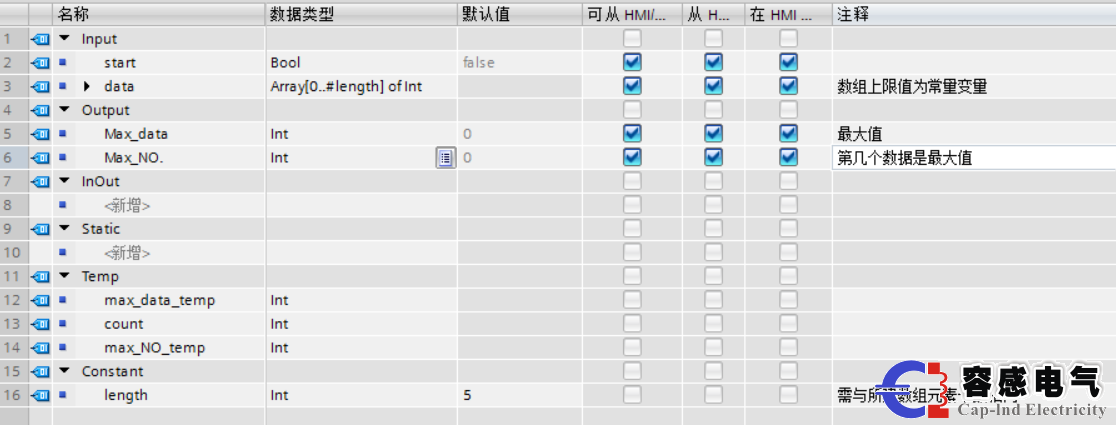

      步驟2：添加FB塊并選擇編程語言作為SCL編程語言。然后在FB接口中定義相應的變量如下：

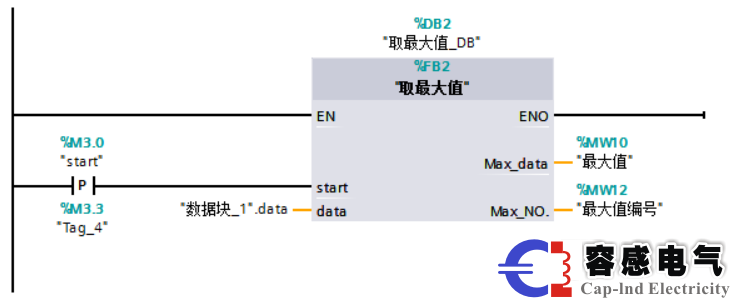

　 步驟4：在OB1中調用功能塊。由于使用了FB，因此需要在調用時分配相應的后臺DB，如下圖所示：
