西門子plc控制系統的設計以及英威騰變頻器設計在布袋除塵器方面應用,小編為大家以下幾小點的因素經常是我們忽略的細節,希望對你有用，袋式過濾器是干式過濾器。降低除塵器的效率。此外，除塵器的過大阻力將顯著減少除塵系統的空氣量。

　　控制過程：靜電爐中產生的煙灰在風扇的風壓下通過管道進入集塵器。通過依次控制N個集塵室的進氣閥和后吸入閥的關閉和關閉以及機械沖擊來凈化煙氣。凈化后的煙道氣通過煙囪排放到大氣中，灰塵被過濾袋吸附。它被收集在排灰倉中，通過卸載器的西門子plc控制排放到排灰管，然后通過風扇送到加密箱，或者通過手動或機械方式將灰塵送到加密箱。最后，收集倉庫中的灰塵并通過加密箱下端的袋子將灰塵輸送到加工廠。

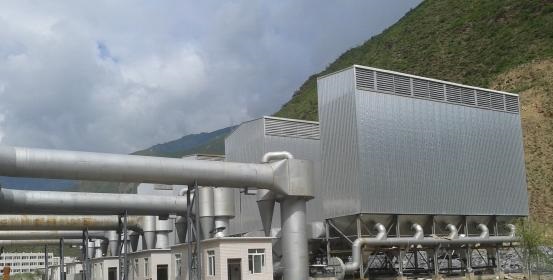

　　現場圖片：

　　控制室

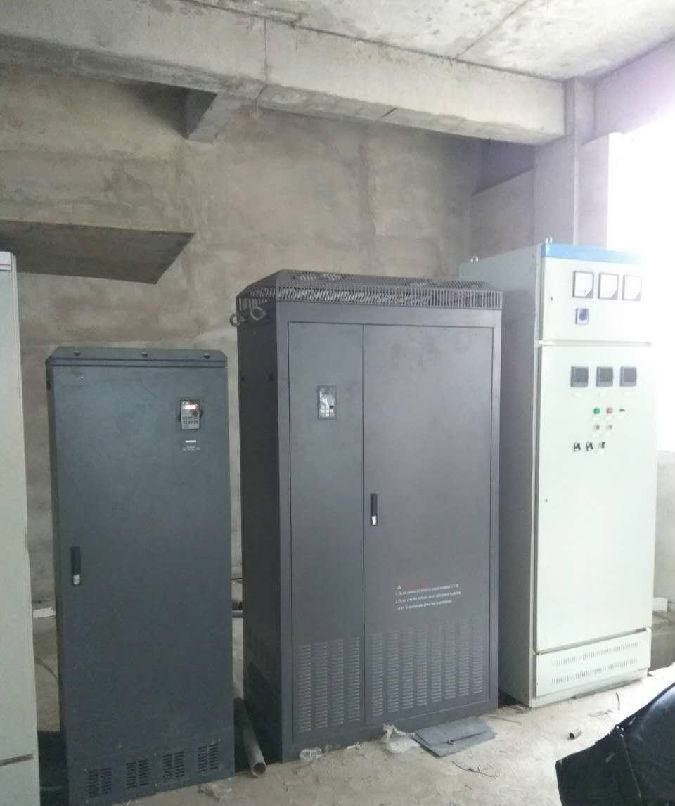

　　現場易驅變頻器630KW引風機

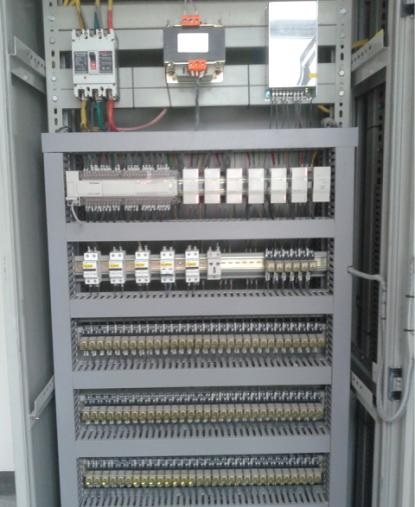

　　plc控制系統

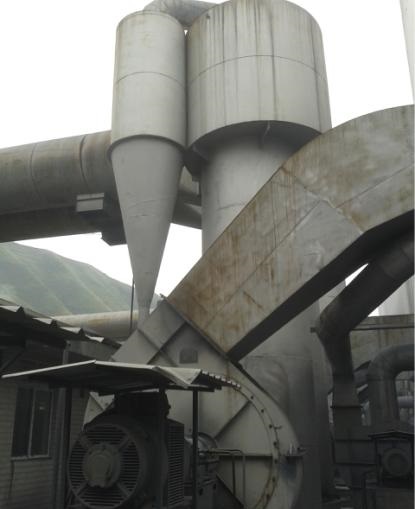

　    引風機，煙塵在風機的風壓作用下通過管道進入除塵器

　　在現場，袋式過濾器用于高溫煙氣凈化。考慮到設備的實際性能，過濾袋的允許溫度通常約為100℃，這與高溫煙氣的溫度(通常為300℃)有很大不同。因此，必須首先冷卻高溫煙氣并將其冷卻。該過程實時監控。具體方法是：在吸氣管的前后端各安裝一個溫度傳感器，用于檢測煙氣入口處的煙氣溫度和袋式過濾器的入口溫度;在檢測到兩個溫度傳感器時，在管道中間安裝一個電動蝶閥當檢測到的溫度超過設定值時，電動蝶閥打開，混合一定量的冷空氣以冷卻煙氣。

　　為避免高溫引起的風扇故障，系統應在系統運行時對風扇進行實時故障檢測。風扇的故障主要是由于風扇軸的溫度過高和其部件的燃燒造成的，這導致系統的運行。風扇在系統運行過程中，溫度控制在65攝氏度以內。因此，溫度傳感器被添加到風扇軸上以隨時通過人機界面監控風扇的溫度。如果風扇溫度過高，請停止風扇，系統中的其他設備應停止工作。 (電機軸上安裝了現場水冷處理，確保風機24小時運行。)如果所有部件都正常，煙氣將在袋式過濾器的作用下由風力作用凈化。風扇。

　　后吸是利用反向氣流幫助過濾袋表面剝落并沉淀灰塵，并通過后吸風扇完成動力。

　　現場進煙閥和后吸氣閥的plc控制系統可分為四種控制模式：自動，手動，定時和差壓。

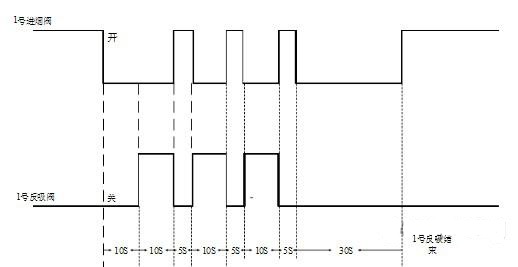

　　以除塵室為例，進氣閥和后吸氣閥的時序圖：

　　1號除塵室進水閥和后吸水閥同時關閉10S。之后，進氣閥繼續關閉10S，1號除塵室反向吸氣閥打開10S;然后進氣閥打開，吸氣閥關閉，打開和關閉。持續時間為5S;接下來，它處于前一階段的相反狀態，時間是10S;在下一階段，1號除塵室進口閥打開5S，1號除塵室反向吸入閥關閉5S; 10S;根據時間序列依次打開和關閉，直到第一個垃圾箱的后面結束。

　　排氣箱1號結束后，間隔為10S，2號除塵箱正在運行; 3D除塵箱動作后，2號垃圾箱由10S支撐;在10S除塵箱動作結束后，3號垃圾箱得到支持; 4號吸塵箱10S吸入后，除塵箱在10S后移動; 10S后，第5個除塵箱的除塵箱結束，除塵箱10號排出后，除塵箱移動; 10S后，第8次除塵箱動作;第9個除塵箱動作后的第8個除塵箱后吸10S;第10個除塵箱動作后，第9個垃圾箱后吸10S。這樣，完成了每個除塵箱的煙氣凈化。

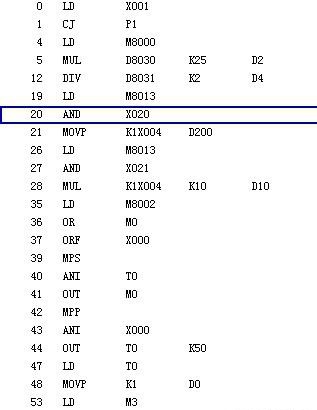

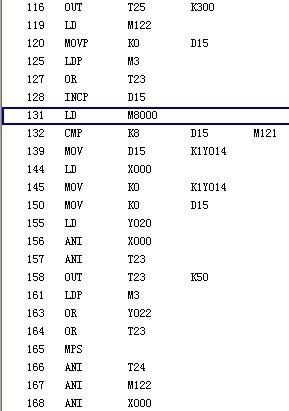

　　部分西門子plc程序如下：

　　定時控制方式：將除塵循環設置一段時間。

　　壓差控制方式：是根據安裝的差壓傳感器在集塵器中安裝差壓傳感器，以檢測煙氣入口和集塵器煙氣出口之間的壓力差。當壓差達到上限(約1000Pa，可調)時，表明除塵室的濾袋被煙塵堵塞，透氣性顯著降低。此時，電磁閥依次噴射，直到壓差恢復到正常值(例如，500 Pa，可調)。對于灰燼排出部分，由過濾袋吸附的灰塵可以被收集到灰燼排出倉中，并且當灰燼放電倉充滿時，灰塵被排出并運輸到安全的地方。

　　變頻器特點：

　　1、使用易驅動變頻器驅動引風機，便于控制風量和外部plc控制系統。它具有限流和降頻的特點，減少了設備。故障率和節電效果顯著。

　　2、易驅動變頻器用于控制電機，實現電機軟啟動，延長設備使用壽命，避免對電網的影響。 #p#分頁標題#e#

　　3、它具有自動保護功能，如過載，過壓，過流和欠壓。
