西門子s7-1200plc在控制系統中的應用是基于自動控制技術、微電腦技術、和基于通信技術開發的新一代工業控制器件，隨著微處理器技術的發展，plc得到了迅速發展，在污水處理廠自控方面領域都有越來越多的應用。下面小編就為您介紹下西門子s7-1200plc控制系統在污水處理方面的應用以及應注意的問題，希望對您有幫助.

1、概述

　　1.1 項目簡介

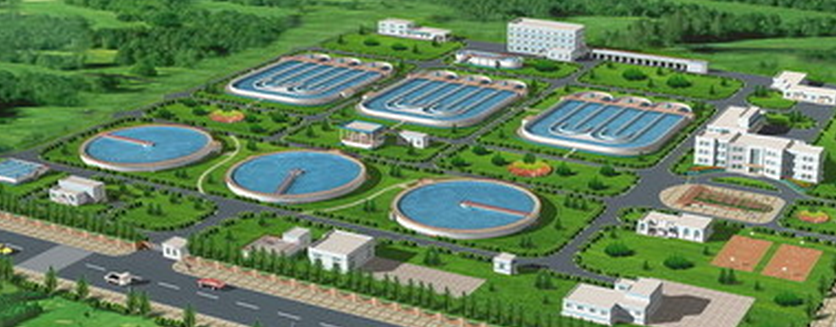

　　舟曲縣新污水處理廠處理規模為3萬立方米/日，長期處理能力為20萬立方米/日，主要處理工藝為A2/O.根據舟曲縣污水處理廠污水處理系統的工藝要求和現狀，開發并設計了先進的西門子plc全自動控制系統?；诜稚⒖刂频脑O計理念，每個變電站設備由變電站控制器控制，送到中央控制室進行綜合監控。每個plc控制柜分站按照最近控制原則合理布置，減少I/O信號電纜及其敷設成本，減少設備和操作人員的重復設置，達到節財,節人，提高效率的目的。

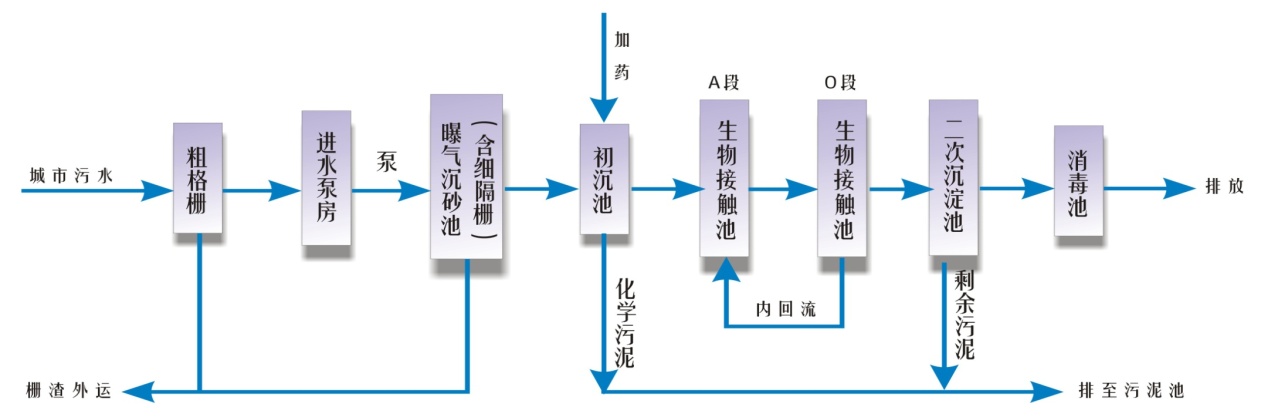

　　1.2 工藝過程

　　2、系統結構和組成

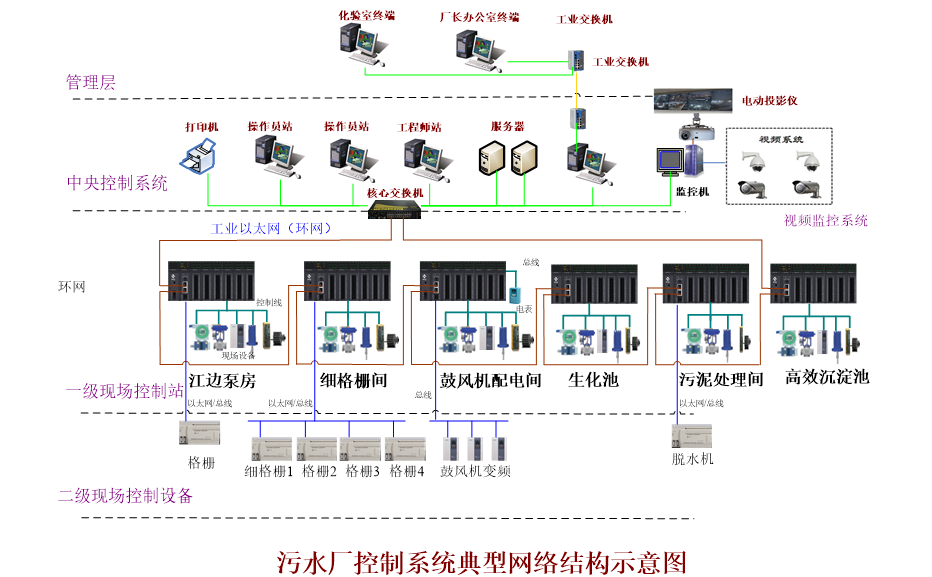

　　2.1網絡結構

　　plc控制系統采用容感電氣產品西門子 plc S7-1200系列過程控制器作為硬件平臺，TIA博途軟件為軟件平臺，為項目提供可靠性，功能性，可擴展的有關聯性的自動化控制系統。根據項目的施工工藝和流程操作要求，控制系統采用中央集中監控系統，管理和分散控制的集中式系統。集中控制中心由服務器，監控PC站，打印機等組成。現場控制變電站由PLC和機柜，觸摸屏，控制配電系統(包括UPS)和工業以太網交換機。有關詳細信息，請參閱網絡結構圖。


　　2.2控制器

　   Intel Pentium 高速處理器，400MHz，高性能CPU，高可靠性

　　配備以太網接口和RS485接口，支持Modbus TCP/IP協議

　　128M內存空間+1G存儲空間

　　附帶實時時鐘，用于記錄過程的當前時間和時間控制

　　使用看門狗功能，它可以在發生故障時自動復位和重啟

　　支持熱插拔

　　數據電源故障保護

　　3、系統功能

　    水質指標在線監測

　　在線水質分析儀器自動檢測污水處理過程中的水質指標，取代傳統的采樣和分析分析，從而在整個過程中監測水質。

　　自動控制功能

　　控制系統自動控制污水處理過程中的電網，生化池，沉淀池和污泥處理等工藝設備，進一步降低了工人的勞動強度，實現了污水廠全過程的自動控制。

　　生產過程管理

　　通過工控機系統對生產過程的數據實時監控分析，實現了生產過程的數據采集，數據存儲，事故記錄，歷史數據查詢，報表統計打印等管理功能，以及生產管理模式污水處理廠的進一步改善和完善。

　　節能

　　通過先進的控制策略和信息技術，提高了污水處理廠的自動化水平和管理水平，降低了設備維護成本，有效降低了能耗，控制了生產成本，降低了勞動強度。

　　4、人機界面功能

　　流程圖顯示

　　生產過程真實體現，畫面簡潔流暢，流程生動逼真。屏幕牽引開關靈活且易于操作。

　　報告顯示和打印功能

　　系統歷史數據以標準數據庫格式存儲，支持dBASE VI，ACCESS，ODBC格式等;該報告支持數據的計算和處理，不僅具有平均值，最大值，累積值等基本處理能力，還支持設備的時間段。計算;靈活的報告，可根據用戶要求生成每日，每月，每季度和年度報告;根據實際測量值手動校正報告參數。

　　報警功能

　　報警功能可以隨時提醒操作人員對設備的運行狀態故障提醒，并對其故障進行及時處理，這是確保生產連續穩定運行的重要措施。隨時檢查警報列表，確認單警報，全屏警報和所有警報。

　　實時趨勢圖和歷史趨勢圖

　　實時趨勢可以直接從右側按鈕獲得，也可以在統一界面上支持多種趨勢。歷史趨勢圖收集期為10秒。支持N個采集點同時顯示在同一個表中，便于比較分析。歷史趨勢圖按時間段按系統支持功能。歷史數據庫的存儲時間可以根據用戶需求進行設置，支持數據庫文件的存儲和備份;強大的歷史數據打印和歷史事件查詢功能。

　　操作權限管理和操作記錄功能

　　為訪客/瀏覽器，操作員，維護工程師等提供不同的操作登錄權限。具有操作記錄和運行事件記錄功能，支持強大的數據查詢功能。它支持按時間段分區和子站點查詢。

　　5 產品配置特點

   　系統采用自主品牌德國西門子plc編程軟件產品;

　　對于生化池等腐蝕性環境，相關的硬件設備有三種防御措施;

　　遵循分散和集中控制原則，每個子控制站配置控制器;

　　產品提供通用標準化通信接口，支持PROFIBUS/HART/MODBUS/OPEN CAN等通用現場總線控制;

　　采用以太網TCP/IP架構，高速通信，預留帶寬，標準TCP/IP協議;

　　西門子PLC支持環網自身連接，增強了網絡系統的穩定性。節省配置成本，光纖自愈100M工業以太網自愈環網連接;

　　通用性好，用戶友好設計;

　　有專業的售后服務和強大的技術支持團隊。



        總結：以上就是小編根據西門子s7-1200plc在污水處理廠自控系統解決方案，容感電氣為客戶提供量身定制的自動化解決方案,西門子plc,三菱plc,歐姆龍plc,組態軟件系列產品是專業的自動化控制系統集成服務商.歡迎來電咨詢訂購!
