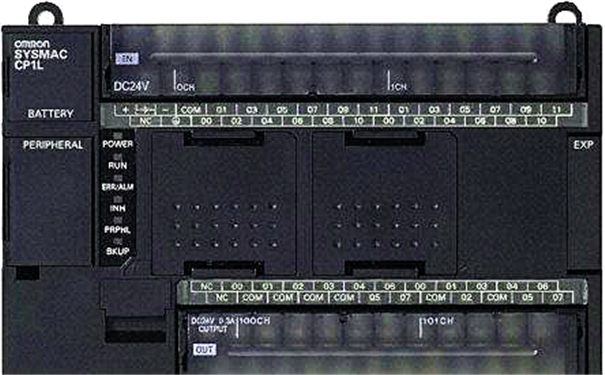

歐姆龍plc自動化在工廠自動化FA中起著關鍵作用。技術的不斷發展極大地促進了歐姆龍PLC的控制系統的控制功能以及控制水平的提高。同時，其plc與人機界面控制系統控制模式和操作水平的要求也越來越高。因此，互聯網操作界面，報警記錄、歷史數據、數據打印的要求已成為整個自動化控制系統的一部分。對于工藝復雜，控制參數多的工業控制系統尤為重要。新一代工業人機界面的出現為構建PLC工控系統時提供了一種簡單可行的方法來實現上述功能。

　　一、人機界面觸摸屏的特點和功能

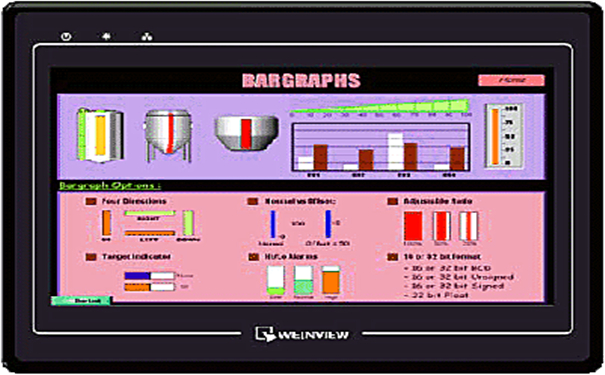

　　工業人機界面人機界面，又稱人機界面，又稱觸摸屏顯示器，是一種智能操作控制顯示設備。工業人機界面以專門設計的計算機系統為中心，采用32位RISCCPU芯片。它在STN，TFT LCD或LED上覆蓋透明電阻網絡觸摸屏。觸摸屏幕時，電阻網絡上的電阻和電壓發生變化，觸摸位置由軟件計算。

　　HMI的主要功能是：數據輸入和顯示;實時信息顯示系統或設備的運行狀態;在HMI上設置觸摸控制，將HMI控制為操作面板;報警處理和打印;人機界面還具有簡單的編程，輸入數據的智能處理，數據登記和配方控制。

　　二、 歐姆龍PLC自動化在工業控制系統上的HMI應用

　　以下是我國玻璃生產在歐姆龍PLC自動化控制系統中的一個實例，介紹了人機界面HMI在PLC工業控制系統中的應用。

　　1系統概述

　　切割區是浮法玻璃生產線的重要組成部分，包括測量生產，分切，橫切，破碎加速，切邊，縱向和縱向分割，輸送輥和許多其他生產控制設備。系統硬件主要由主控制器歐姆龍PLC，現場設備控制設備，包括伺服控制器、軟起動、顯示儀表、變頻器、模擬量信號和脈沖信號處理器，以及人機界面HMI組成。作為整個控制系統的核心，切割區域的plc控制系統根據正常生產過程中的生產工藝要求，聯合各控制系統子系統的工作，制定切割實施方案，實現整個控制系統的全自動化。生產過程。整個系統的核心控制部分由日本的歐姆龍 PLC完成。系統監控和交互操作界面的任務將由人機界面HMI承擔。主要內容有：界面操作、參數設置、動態顯示界面、故障報警及報告打印。其中，HMI使用國內名牌觸摸屏。

　　2 歐姆龍plc與人機界面控制系統之間的通信

　　在PLC控制系統中使用HMI時，HMI通過Direct Link中的串行端口與PLC通信。在此模式下，HMI將數據直接讀入PLC或根據需要將數據寫入PLC的相應地址。由于內置通信協議，不需要編譯通信程序。只要指定了所使用的PLC類型，就可以在操作期間實現通信協議。因此，方便PLC用戶在通訊中方面容易操作。在系統設計中，直接指定控制單元及其對應的PLC輸入輸出%I/O，寄存器%R，中間寄存器%M地址，HMI可以在運行過程中自動與PLC交換數據。直接讀取或重寫PLC的相應地址的內容，并相應地更改屏幕上顯示的內容。同時，通過HMI的觸摸操作，數據可以輸入到PLC的相應地址。

　　3 人機界面HMI監控主表面

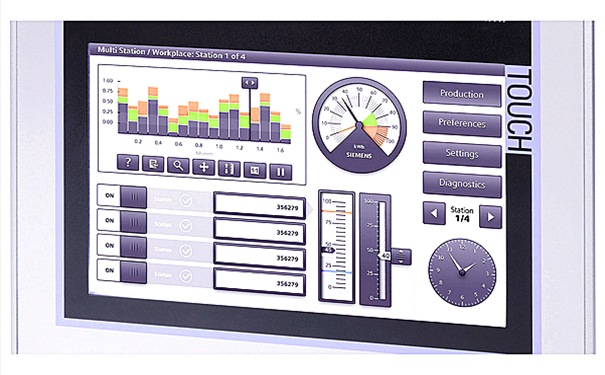

　　整個人機界面HMI監控系統采用指令結構，在監控主界面的最下端，有控制按鈕，按下按鈕就可以進入相應的子畫面，以執行所需的功能。在每個子屏幕中，可以通過前一個和下一個功能鍵在同一功能組中切換屏幕。在任何子屏幕中，主屏幕功能鍵可用于返回主監視器屏幕。系統自動采集相關數據，并在主屏幕上顯示切割方案，測量脈沖和滾筒速度等重要生產工藝參數，方便操作人員觀察。在監控的主屏幕上，還有一個生產過程的動態屏幕顯示，它模擬動態屏幕上各種形式的主控設備的操作，如光電開關的操作，吸氣的電磁閥，電機停止等，直觀，生動地反映了現場出現的過程，便于操作人員了解生產情況和設備工作狀況。人機界面HMI編程軟件Pro提供豐富的控制組件，如按鈕組件，屏幕切換組件，指示器組件，數據文本顯示組件等，以實現上述功能，只要根據需要選擇相應的控制組件，定義他們的屬性即可。 觸摸屏編程軟件采用通用的監控軟件模式，通過配置完成所有控制組件的屬性，實現相應的控制功能。使用觸摸屏編程軟件中包含的庫和繪圖工具可以簡單易用地構建生產站點的仿真圖。豐富的繪圖工具庫使畫面生動逼真，色彩鮮艷。

　　此外，利用HMI盡可能地用HMI中的控制組件替換最初放置在控制柜上的開關和指示器，這減少了硬件設備，簡化了現場設備之間的接線，更重要的是，設計和調試帶來很多便利。

　　4 人機界面HMI參數設置功能

　　主控制系統中最多有近百個參數需要設置。根據控制功能，分為互鎖，橫切，橫桿，速度，邊緣，縱梁和設備參數組，使整個系統的結構更加合理。同時，HMI觸摸操作的特性使參數設置非常直觀和簡單。設置參數后，數字鍵盤將設計為使用內部的數字鍵盤彈出。當操作員想要設置參數時，按設置鍵彈出數字鍵盤進行操作。.每個參數都在組件屬性中定義，并分配了相應的PLC地址。確認后，輸入的數據將存儲在PLC指定的地址中。操作完成后，按鍵取消數字鍵盤。此設計模式可最大化圖片的有效區域。同時，每個參數都有一個上限和下限。當輸入值超出限制時，系統拒絕接受并向操作員發送超限聲音警報。另外，對于重要的系統設備參數組，為了安全起見，我們得設置一個登陸密碼，進入觸摸屏必須輸入操作密碼，不同操作員有不同的操作權限，增加系統的安全性。

　　5 人機界面HMI報警和打印功能

　　在系統報警設計中，故障信息在報警編輯器中編輯，報警記錄顯示部分設置在報警記錄子屏幕中，用于故障信息顯示。當系統運行失敗時，HMI根據PLC發送的故障信號在報警記錄子屏幕的報警編輯器中顯示相應的故障信息。同時監控主屏幕上的“故障”指示燈會閃爍，發出聲響。此時，操作員可以進入報警記錄子屏幕，根據故障信息查找原因，并及時處理。

　　人機界面HMI的打印機接口支持用于數據打印的標準打印機。可以通過將HM數據區打印機控制字設置為1來激活打印機。系統在切割計劃子畫面中具有打印功能。可以及時打印切割計劃報告供生產管理人員使用。

　　總結：歐姆龍plc自動化控制系統投入使用后，受到用戶的歡迎。該系統安全，直觀且易于使用。監控，故障診斷和打印等功能的實現，大大提高了操作員操作的可靠性。實踐證明，人機界面HMI在歐姆龍PLC控制系統中具有廣泛的應用市場，在自動化行業中發揮越來越重要的作用。如果大家有這方面的技術需求，歡迎電話咨詢。
