什么是組態軟件，它別名又稱組態監控軟件，是指數據信息采集過程可以進行監控和控制的專用工業軟件，也是指在自動化控制技術系統監控的軟件服務平臺和開發工作環境。這些軟件實際上也是作為一種能夠通過靈活的組態方式，為用戶發展提供經濟快速構建工業控制系統監控功能的、通用的軟件工具，組態軟件廣泛應用于機械、汽車、石油、化工、造紙、水處理以及教學過程質量控制等諸多領域。

　　今天，世界上有很多的專業生產廠家提供的各種配置和軟件產品在市場上廣泛的軟件產品，有自己的長處，需求，應根據實際項目進行選擇。

　 一、組態軟件功能

　　(1)通過讀寫不同類型的PLC、通訊模塊和工業儀表，采集工業生產現場的反饋和控制信號，從而對工業現場情況進行監視和操作控制。

　　(2)能夠在圖形和動畫等的工業領域的可視圖像呈現信息，以便于控制流的監測可以直接也發出命令到控制系統中，設置干預過程的參數控制工業領域。

　　(3)plc控制系統中的緊急工作狀態，可以通過軟件接口、短信、即時消息軟件、語音和計算機自動語音等各種方式，及時通知相關人員，能夠及時控制自動化系統的運行狀態。

　　(4)的邏輯和可以被處理像工業現場數據的數字運算，并將結果返回到控制系統。

　　(5)可以對從控制管理系統能夠得到的以及企業自身發展產生的數據信息進行記錄存儲，在系統發生事故和故障的時候，利用記錄的運行工況數據和歷史數據，可以對系統故障原因等進行比較分析市場定位，責任追查等。

　　(6)項目的運行狀態，實時數據，歷史數據，報警數據和外部數據庫和統計計算結果可以做成的運行和管理人員的報告。

　　(7)可以發展提供多種讓用戶進行編寫自己需要的特定功能，并與組態軟件集成為一個整體經濟運行，大部分組態軟件公司提供通過C腳本、VBS腳本等來完成此功能。

　　(8)通過為其他應用程序提供或接收數據，可以整合不同的系統關聯。

　　(9)不同的組態軟件可以進行互相通訊監控，提供客戶端和服務器，通過信息網絡技術實現分布式監控，從而能夠?qū)崿F(xiàn)復雜的系統監控。

　　(10)可以將plc控制系統中的實時信息輸入儲存系統，也可以接收控制系統的數據。

　　(11)對系統工程的運行方式實現安全和用戶級別的管理人員設置。

　　(12)，可以為國際市場開發，監控系統能適應多語言界面，實現工程靈活性不同的語言，機電及自動化系統工程服務于國際市場的有力武器之間自由切換。

　　(13)可以通過TCP/IP發布進行監控管理系統的數據，實現遠程監控。

　二、組態軟件具有以下特點：

　　(1)功能強大

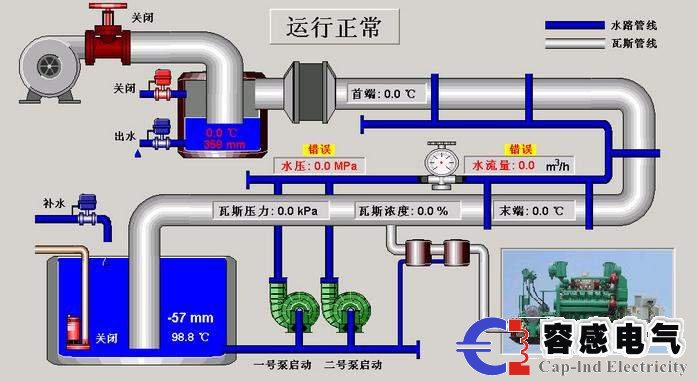

　　組態軟件提供豐富的編輯和繪圖工具，提供大量的工業設備圖標、工具圖標、趨勢圖表、歷史曲線、數據分析圖表等，包括一套 windows 風格的窗口、菜單、按鈕、信息區、工具欄、滾動條等。彩屏為設備的正常運行，操作者的集中監控提供了極大的方便，組態軟件具有強大的通信功能和良好的開放性，可以下行與數據采集硬件通信，上行管理網絡。

　　(2)操作簡單易學

　　使用配置軟件并不需要了解編程語言技術，即使沒有編程技巧什么，根據項目的實際情況，利用底層設備PLC，智能儀表，智能模塊，板卡，逆變器等，它提供的I / O驅動的，開放的數據庫和界面創建工具，能夠繪制完整的，實時數據，歷史數據和曲線與多媒體功能和復雜項目的網絡功能并存。

　　(3)擴展性好

　　組態軟件進行開發的應用研究程序，當現場環境條件或用戶信息需求不斷發生改變時，不需要太多的修改就可以方便地完成教學軟件的更新和升級。

　　(4)實時多任務處理

　　工程組態軟件開發，數據采集和輸出，以及數據處理算法，交互式圖形顯示和多任務的存儲，檢索，管理，實時通信，如實時數據可以同時在同一臺計算機上運行。配置控制技術是計算機控制技術的發展，從硬件的最大特點計算機控制系統采用組態控制技術，軟件開發的結果，具有可配置性，從而大大提高了可靠性和系統的開發速度，降低開發的難度，便于生產管理和維護他們的可視圖形化的管理功能。

　三、組態軟件結構

　　1.從軟件的工作發展階段我們來看組態系統軟件的構成

　　組態軟件由系統開發環境和系統運行環境兩部分組成。

　　(1)系統開發環境系統開發環境是自動化系統在組態軟件支持下實施控制方案和應用系統生成所必須依賴的工作環境，系統開發環境由多個配置程序組成，如圖形界面配置程序、實時數據庫配置程序等。

　　在系統的操作環境

　　(2)系統操作環境中，目標應用程序被加載到計算機的存儲器和實時操作。節目分發系統中操作由多個程序，組成環境如所述圖形界面，以運行該程序，如實時數據庫以運行該程序。在跨平臺的應用程序，Windows操作系統上運行的環境下運行，也可以在Linux和其它操作系統上運行，也可以在嵌入式系統(如嵌入式Linux，Android等)上運行。

　　2.軟件配置軟件

　　從軟件圖形用戶界面設計開發工作程序、圖形界面運行控制程序、實時信息數據庫組態、實時數據庫運行程序和I/O驅動程序等幾種。

　　(1)項目經理是工程項目設計配置的綜合環境。 具有項目建設，項目管理，I/O設備驅動設置，變點表生成，調試和集成管理等功能。

　　(2)圖形用戶界面開發程序圖形用戶界面開發程序是自動化工程師在圖形編輯工具的支持下實現自己的控制方案和生成圖形系統所依賴的開發環境，通過建立一系列用戶數據文件，生成最終的圖形化目標應用系統，供圖形界面運行程序。

　　(3)系統操作環境下運行的GUI程序，圖形目標應用程序被加載到計算機的存儲器中的圖形界面來運行程序，并實時投入運行。

　　(4)實時數據庫系統運行在操作系統環境中，目標系統中的程序，實時數據庫和它的應用被加載到實時數據庫系統中運行的計算機程序的存儲器，以及執行各種預定的數據計算，數據處理任務。查詢，檢索，報警歷史數據管理在實時數據庫系統進行運行的程序。

　四、組態軟件發展趨勢

　　隨著信息技術的不斷發展和控制系統需求的不斷提高，組態軟件的開發也朝著更高的層次和更廣的范圍發展。 其發展趨勢表現在以下三個方面：

　　(1)集成和定制。就軟件規模而言，現有大部分監控組態軟件的代碼規模都超過100萬行，不再屬于小型軟件的范圍。為了兼顧“通用”和“特殊”用途，監控組態軟件擴展了大量組件，實現了批量管理、事故召回、溫度控制曲線、協議發模塊、 odbcrouter、 ado 曲線、專家報告、通用報告模塊、事件管理、 gprs 透明傳輸模塊等具體功能。

　　(2)向上運行，向下延伸。配置軟件在中間位置監視系統，向上，向下接口已經相對完整，因此，應用系統的滲透是一種趨勢的軟件配置。具體表現了其日益強大的管理能力，與它的實時數據庫管理系統的合作，與MIS，MES或調度功能的一部分，特別是在治安管理和歷史數據檢索的檢索，操作日志管理，報告和其他功能更復雜的常見，與網絡管理(或節點管理器)功能，軟PLC和嵌入式控制功能日益下降的具體表現，并隨著OPC服務器和OPC客戶的能力。
