硬件中斷組織塊(OB40-OB47)用于快速響應信號模塊(SM,即輸入、輸出模塊)、通信處理器(CP)和功能模塊(FM)的信號變化。具有中斷能力的上述模塊中斷信號傳送到西門子plcCPU時， 將觸發硬件中斯。絕大多數西門子plcS7-300CPU只能似川OB40，S 7-400CPU可以使用的硬件中斷OB的個數與CPU的型號有關，產生硬件中斷時，如果沒有生成和下載硬件中斷組織塊，操作系統會向診斯緩沖區輸入錯誤信息，并執行異步錯誤處理組織塊OB80.

　1.硬件組態

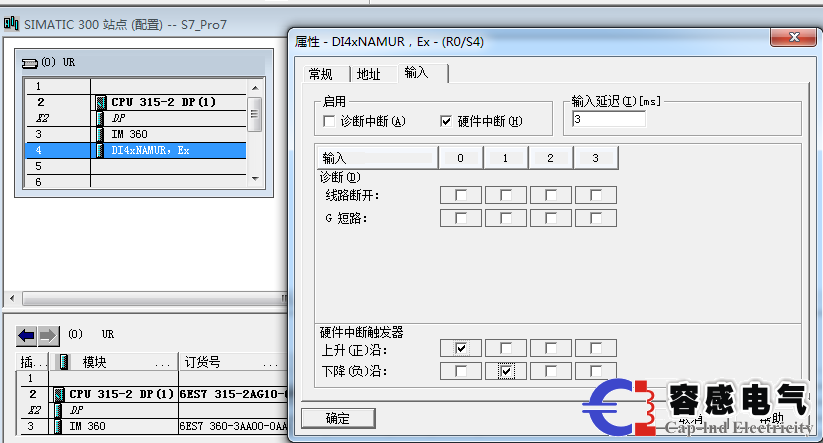

　　用新建項目向?qū)梢粋€名為“OB40例程”的項目(見隨書光中的同名例程)，CPU模塊的型號為CPU 315-2DP，選中SIMATIC管理器左邊的300站對象， 雙擊右邊窗口的“硬件”圖標， 打開硬件組態工具HWC on lig(見圖) 。將硬件目錄中名DI4xNAMUR， Ex”的4點DI欖塊插入4號槽，16點DO模塊插入5號槽。自動分配的DI模塊的字節地址為0。雙擊該模塊，打開它的屬性對話框(見圖).用復選框啟用硬件中斷，設置10.0產生上升沿中斷，10.1產生下降沿中斷。

　　2.編寫OB40中的程序

　　OB40中的程序(見圖4-33)判斷是哪個模塊的哪個點產生的中斷，然后執行相應的操作。臨時局部變量OB 40_MDL_ADDR和OB 40_POINT_ADDR分別是產生中斷的模塊的起始字節地址和模塊內的位地址， 數據類型分別為Word和DWord， 這兩個變量不能直接用于整數比較指令和雙整數比較指令。將它們保存到MW6和MD8后，用比較指令判別是哪一個模塊和哪一點產生的中斷。在10.0的上升沿將Q4.0置位，在10.1的下降沿將Q4.0復位。

　　3.硬件中斷的仿真實驗

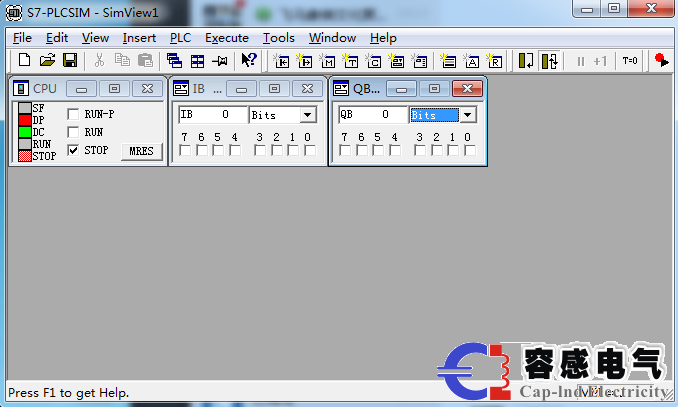

　　打開PLC SIM(見圖) ， 下載所有的塊后， 將仿真PLC切換到RUN-P模式。執行PLC SIM的菜單命令“Execute”(執行) --“Trigger Error OB”(觸發錯誤OB) -“Hardware Item up t(OB 40-OB 47) …”， 打開“Hardware Intr up tO B(40-47) ”對話框(見圖右上方的小圖)，在文本框“Module address”(模塊地址) 內輸入模塊的起始地址0，在文本框“Module status(POINT_ADDR) ”(模塊狀態(位地址) ) 內輸入模塊內的位地 址0。

        單“Apply”(應用) 按鈕， 觸發設置的10.0的上中斷， CPU調川OB 40， Q 4.0被 置為1狀態， 同時在“Iu tem up tO B”(中斷OB) 顯示框內自動顯示出對應的OB40將位地址POINT_ADDR改為1， 模擬10.1產生的中斷， 單擊“Apply”按鈕， 在放開按鈕時， Q.被復位為0狀態。單擊“OK”按鈕， 將執行“Apply”同樣的操作，同時關閉對話框。

　　4.禁止和激活硬件中斷

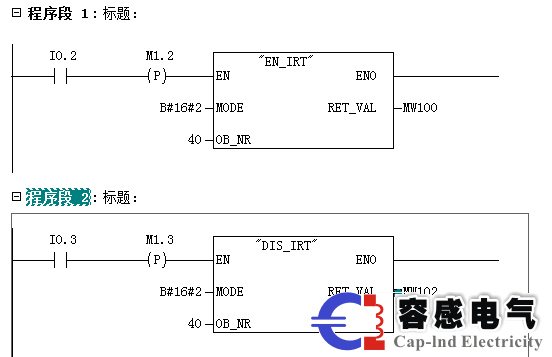

　　在OBI中編寫圖中的程序， 在10.2的上升沿調用SFC 40(EN_IRT) 激活OB40對應的硬件中斷， 在10.3的上升沿調用SFC 39(DIS_IRT) 禁止OB 40對應的硬件中斷。SFC中的MODE為2時用OB的編號OB NR指定中斷。IVI點擊兩次PLC SIM中10.對應的小方框， OB 40被禁止執行。這時用圖右上角的對話框模心產生硬件中斷、不會調用OB40，又可以用40.0和I0.1米控制Q4.0了，
