電力系統是國民經濟生產發展中過程中最重要、最基本的能源產業，是所有國民經濟的根本性產業，是與國民經濟和人民生活息息相關。隨著新時代中國經濟的快速發展，國家的電力需求越來越強，電力系統分布的變電站網點遍布全世界。因此，變電站的plc環境控制系統變得非常重要，因此西門子s7-200 plc控制系統可以做出預警，以消除萌芽中的隱患。plc控制系統為國家電網的良好發展提供了很好的平臺。

　　概述

    　什么是全面的環境情報監測?所謂全面的環境智能監控，是為計算機房，變電站等場所提供小型保安。計算機房，變電站和其他地方每天24小時巡邏，收集和記錄環境參數，分析體檢，并向遠程工作人員無線傳輸環境條件等參數。一旦發生異常環境，保安人員會自動打開風扇，空調和排水泵的控制動作并發出警報。使無人值守的機房有可靠的運行環境。

　　巨型智能環境綜合智能監控系統利用西門子plc S7-200，GRPS網絡和云服務對重要設備環境參數和機房及變電站運行狀態進行本地或遠程聯動控制，手機短信報警，遠程計算機和網頁后臺監控。該設備采用工業級專用數據集中控制器，可靠性高，配置靈活，可根據現場需要隨時添加。大屏幕觸摸屏顯示器便于查看和操作。

　　方案設計

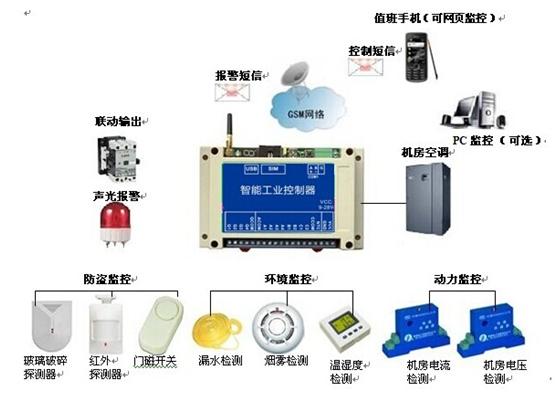

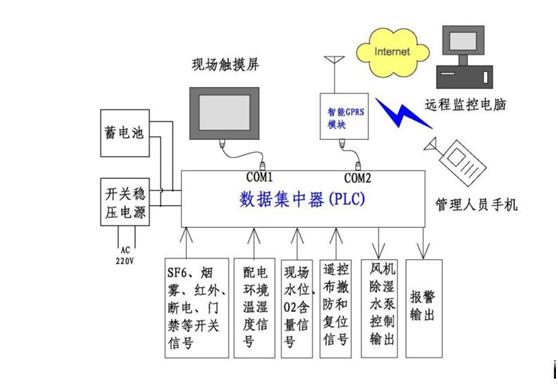

　　硬件組件分為三個部分：

　　1.遠程監控計算機和大型觸摸屏顯示器

　　2.現場控制器包括：數據中心控制器 和GPRS智能工業控制器

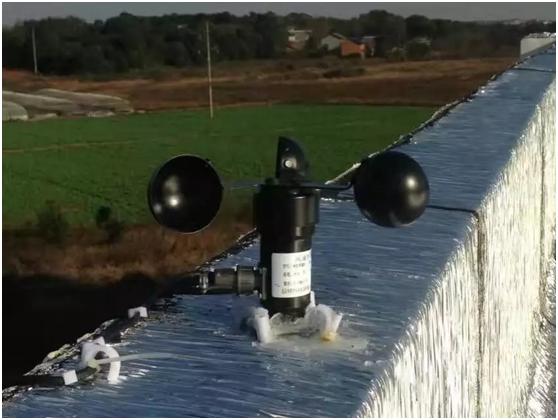

　　3，環境測量傳感器：煙霧，溫濕度計，空調遙控模塊，電纜溝水位計，風速計，磁力鎖，閘門紅外輻射，交流接觸器，氧傳感器，聲光報警器。

　　功能描述：

　　1.現場s7-200plc控制系統本身有IO輸出輸入端口，可連接各種傳感器，如開關量，模擬量和485通訊數字量?？梢越邮墁F場信號傳輸功能，通過cpu處理后輸出可控制風扇，閥門、空壓機、泵等現場設備。此外，控制器還具有數字量擴展功能，能滿足實際的項目要求。

　　2. GRPS智能工業控制器十一種遠程無線傳輸設備，對采集后的參數進行分析、處理后進行傳送功能，并通過GRPS無線將數據傳輸到客戶手機端，還可以傳送到遠程計算機和網頁后臺監控。同時，超過警報信息及時發出SMS警報。

　　3.現場觸摸屏可顯示當前報警狀態指示，參數測量值，壓力設置，設備可以手動自動啟停，數據歷史查詢，報警信息處理，系統設計和安全防護等。

　　4，遠程后臺移動APP監控，顯示當前報警狀態指示，參數測量值，壓力設置，手動自動啟停，歷史數據查詢，報警信息處理，系統設計和安全防護等。

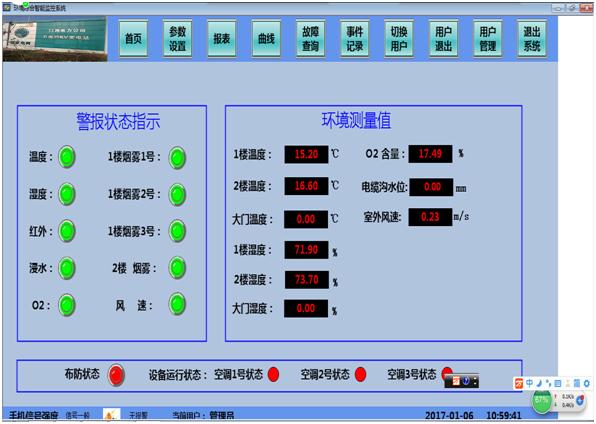

　　5.遠程后臺計算機監控軟件功能類似于現場觸摸屏顯示。工作人員可以遠程控制自己辦公室的遠程變電站環境。

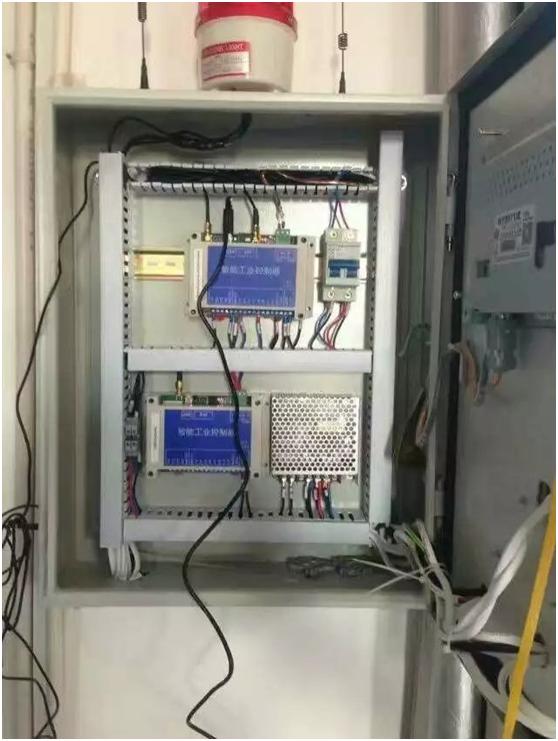

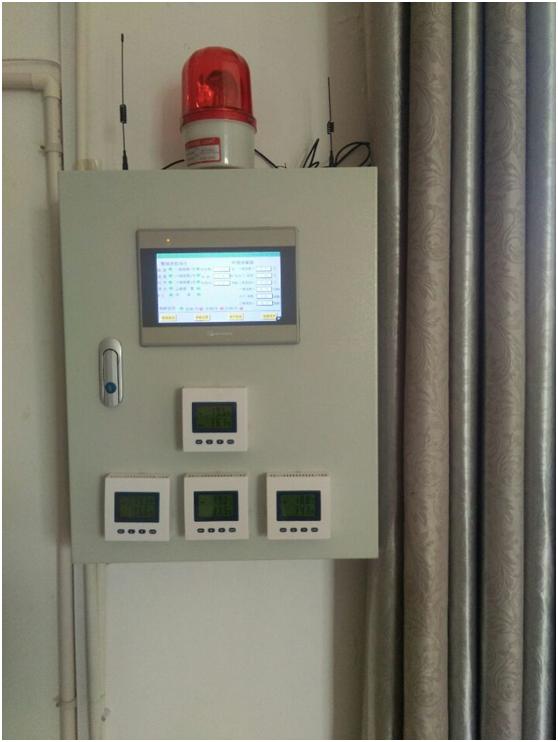

　　[現場實際工程圖標]

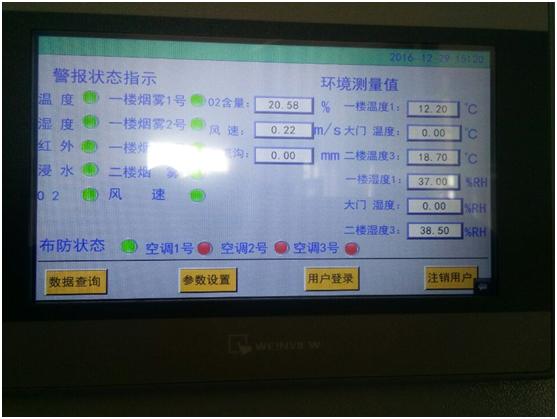

　　現場觸摸屏的大屏幕顯示如下：

        總結：以上是小編對西門子s7-200 plc控制系統在電力行業的的一些經驗。我希望能為您提供參考和幫助。容感電氣為客戶提供量身定制的自動化解決方案，經銷西門子plc，三菱plc，歐姆龍plc，組態軟件等產品，是一家專業的自動化控制系統集成服務提供商。歡迎來電咨詢訂購!
