在談到百葉窗s7-200plc控制系統設計時，大家對于控制系統的看法有時理解各不相同，今天小編就針對威綸通與S7-200PLC在百葉窗沖孔機的控制系統,整理了以下關于威綸通與S7-200自己的理解和思路,s7-200plc控制系統設計,如有不正確的地方，歡迎朋友指正！

　　一、導言

　　自動沖孔機主要用于加工百葉窗的自動設備?？蓪崿F(xiàn)自動沖孔，可根據實際需要更換和安裝不同規格的沖模。整個裝置結構簡單，操作方便，重量輕，方便。處理。在百葉窗的加工中，隨著人力資源成本的增加;大多數企業將自動沖孔機視為發展方向。隨著時代的發展，自動沖孔機的沖壓技術提高了各種不銹鋼管和鋁合金材料的沖壓優勢，取代了手工加工。

　　二、流程要求

　　通過共用一個驅動器的兩個步進電機完成進給，該驅動器分為左進給和右進給。踩踏時，兩個步進電機可以單獨使用。在自動模式下，兩個電機一起運行;在手動模式下，電機啟動，夾緊，按壓機器，返回原點，前后獨立，返回原點時，前后移動，打孔器滑塊可在上限移動;在自動模式下，只有在打孔電機啟動后才能執行其他操作。夾緊后，在單次進給后設定進給速度，進給長度和進給次數。在執行沖壓之后，在完成沖壓之后再次進給材料，直到達到設定的次數。

　　三，程序

　　控制系統主要采用威綸通觸摸屏人機界面，s7-200PLC主機采用6es7288-1sr60-0aa0。

　　簡要方案如下：通過維綸觸摸屏，您可以選擇手動操作，自動操作，參數設置和操作說明的屏幕。參數設置屏幕要求用戶輸入密碼權限才能輸入，主要用于系統密鑰數據，如機械傳輸間距和驅動器細分。通過選擇操作模式可以單獨執行獨立操作。

　　四、方案簡介

　　HMI威綸通觸摸屏零件程序

　　1.自動操作：主要包括進給長度，進給速度，設定當前打孔數等工藝要求的設定。

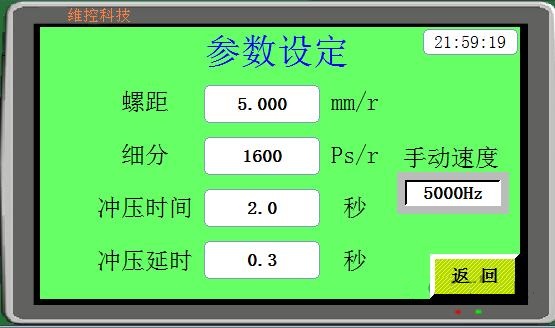

　　2。參數設置:主要由驅動器間距，驅動器細分和沖壓電機設置決定。

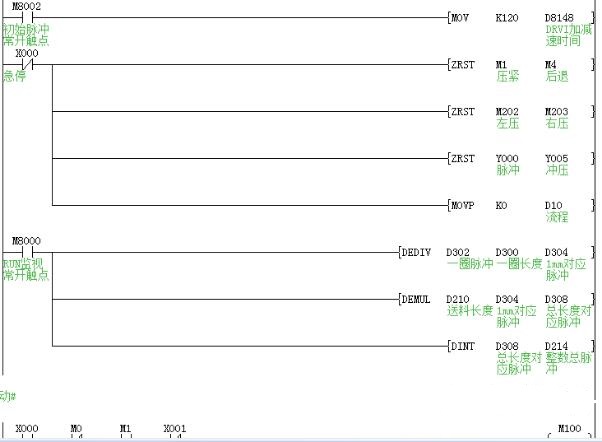

　　s7-200plc控制系統設計程序

　　初始化(停止)處理數據和長度數據計算轉換對應脈沖

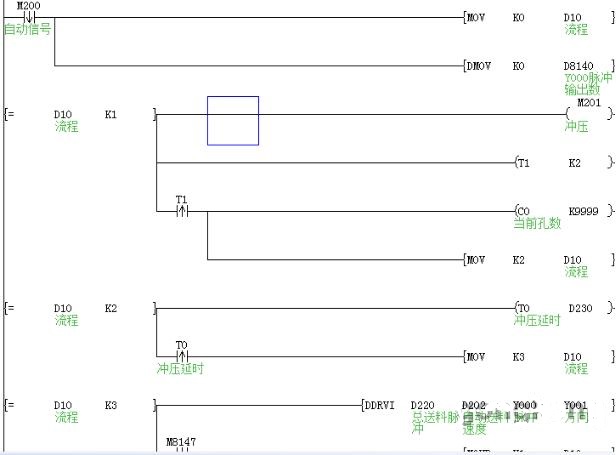

　　使用自編程過程按順序運行

　五、項目概要

　　該設備主要使用控制西門子plc的高速脈沖輸出功能。它具有控制伺服/步進等高精度，高速度的優異性能。除此之外，控制西門子plc還具有多個高速計數輸入功能。控制西門子plc可滿足大多數自動化工業場所，性能可靠穩定，編程簡單易學。在軟件編寫方面，控制HMI具有強大的內置功能和簡單的編程。與其他HMI產品相比，界面友好，為用戶編程和維護帶來了極大的便利。

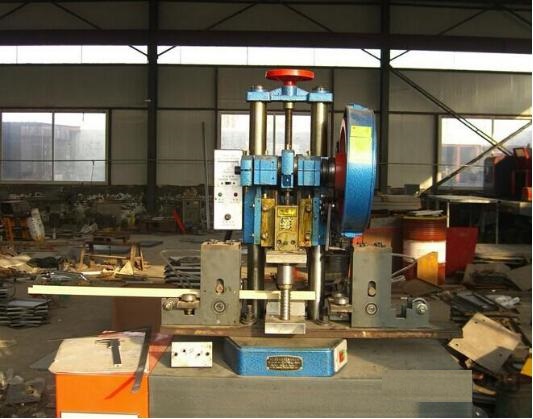

　　六、設備圖片

　　總結：以上就是威綸通HIM觸摸屏與S7-200PLC在百葉窗沖孔機的控制系統設計應用,如您對此自動化控制系統有任何疑問，請給我們留言或者聯系我們的在線客服人員，我們將為您詳細解答。 容感電氣為您提供自動化控制系統以及系列產品的選型、訂購、售后一體式服務。
