一、簡介

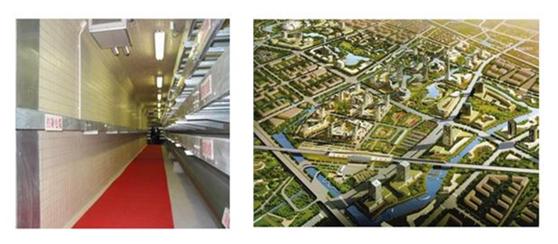

　　地下綜合管廊是指用于集中鋪設城市地下的市政，管道，如電力，電信，供水，污水和天然氣的公共隧道。西門子plc1500在綜合管廊監控系統應用使的地下綜合管廊建成后，維護成本可以大大降低,人工成本也大幅度降低。

　　例如，中國綜合管道走廊的長度為3400米，每隔200米設置一個監測區，共17個區。每個部門都有一套PLC，氣體泄漏監測系統，通信系統，安全系統和門禁系統。基于“集約化，智能化，生態化”的理念，容感電氣利用現代信息技術，物聯網技術和海綿城市理念，建立了完全符合國家標準的完整綜合走廊監控系統。該系統具有集成度高，抗電磁干擾，溫度寬，防潮，防爆等特點。通過互聯網實現對走廊環境，設備，防火，安全等的實時監控。物聯網和智能傳感器，并使用大數據分析。在動態監測，預警分析和應急響應中實現綜合管廊的系統“智能”運行，實現集成管道的基礎數據和動態信息共享，資源集成，精確控制和智能決策。畫廊等建在一個密集的管道畫廊，一個智能管道畫廊和一個生態管道畫廊。

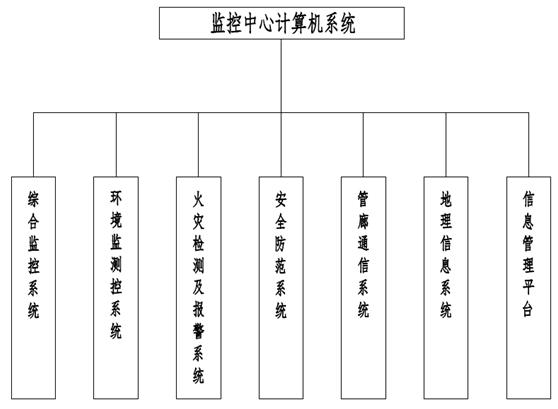

　　二、地下綜合管廊物聯網系統組成

　　西門子plc1500綜合管廊綜合監控系統，環境監控系統，火災遠程報警系統和安全系統系統。

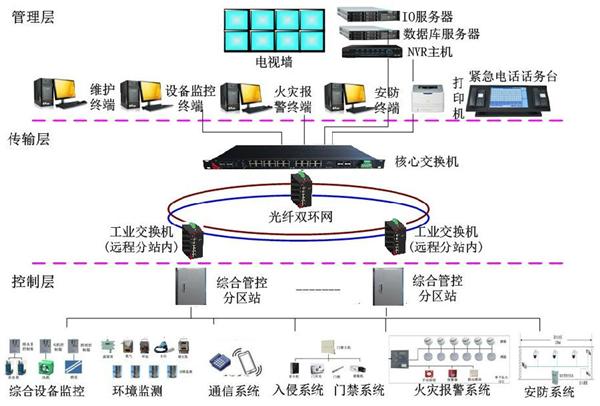

　　西門子plc用于綜合監控系統，環境監測系統，火災監控報警系統和安防系統，采集現場數據，參與plc邏輯控制，確保現場設備和人員的安全。西門子plc1500系列工業交換機構成了光纖環網和組件管道通信系統，以確保通信安全。

　　當超過甲烷和硫化氫等數據時，通風系統和人孔蓋打開并觸發報警。當巡邏人員進入時，現場進行缺氧和二氧化碳超標的測試，以確定是否打開通風系統并禁止巡邏人員進入。當人進入時，照明系統自動打開。

　　當現場有火災報警器，如溫度過高，或者有報警信號時，會自動打開聲光報警器，通風系統，關閉火區的防火門，防止火勢蔓延。

　　當檢測通道中的液位過高時，排水泵自動打開排水。

　　如果一個人非法入侵或者蓋子被非法打開，PLC將自動報警并向監控中心報告。

　　現場西門子plc控制系統，門禁系統，電話系統，安防系統接入工業交換機。

　　‍三、綜合管廊各系統功能‍

　　1、綜合監控系統

　　包括進氣/排氣閥，進氣/排氣扇，排水泵，照明和人孔蓋控制，以確保檢查人員和設備的安全。

　　‍2、環境監測系統

　　包括水電倉庫，液位，氧氣，二氧化碳，硫化氫和可燃?xì)怏w檢測系統的溫度和濕度監測，以確定檢驗人員是否可以到地下檢查和維修設備。如果標準超標，則集成管道通風，確保環境安全;同時，將檢查氣體泄漏。當監測液位并且高度高時，排水泵被排空。

　　‍3、火災監測和報警系統

　　設置在管道庫的每個子變電站中設置一套物聯網火災報警控制子平臺。每個防火隔間設有兩個報警信號采集和聲光報警器，以及光纖溫度測量系統。如果溫度過高，有報警等，打開通風系統，確保空氣流通，及時排出有毒有害氣體。

　　‍4、安全系統‍

　　系統監控管道中的人孔蓋，為關鍵節點和設備安裝視頻監控系統，并在管道入口和出口處安裝雙向門直徑系統。如果有人非法闖入或設備存在安全問題，您可以快速找到并拍照。

　　‍5、通信網絡‍

　　通過網絡連接路由器，plc和手機通過路由器連接到設備。　　

　　‍四、西門子plc在綜合管廊中應用‍

西門子plc1500具有高集成度，抗電磁干擾等特點，適應寬溫高濕的惡劣工業環境，可連接溫度，濕度，氧氣，二氧化碳等模擬信號。液位。阻尼器，排氣閥，進氣扇，排氣扇，井蓋，排水泵，報警按鈕，聲光報警器，井蓋，照明等信號，火災報警系統，光纖溫度測量系統，門禁系統等信號等溝通。

　　西斯耐特系統優點：

　　管道內的空間有限。 SYS-800具有高集成度和緊湊型設備。主體有20個IO，主體最多可擴展到32個IO，支持高密度以太網IO擴展。

　　SYS-800管道高溫高濕，適應惡劣環境，工作環境-40~70℃，工作時間5-95%(無冷凝);

　　電源倉庫內有高壓線路，SYS-800具有很強的抗電磁干擾能力;

　　燃?xì)鈧}(cāng)庫可能存在易燃?xì)怏w和硫化氫泄漏，SYS-800具有II型防爆;

　　PLC需要與多個系統進行通信。 X204有4個獨立的網絡端口，用于外部通信。

　　現場沒有觸摸屏，防爆柜無法打開，巡檢人員應查看現場數據，無限通訊模塊內置WIFI無線和WEB界面，可直接使用PAD登錄PLC通過WIFI，查看現場工業數據和設備狀態，并可以執行現場設備。控制;

　　現場需要復雜的邏輯控制，支持復雜的邏輯編程，如五種標準編程語音和C語言編程。

　　現場有重要設備需要控制，以確保設備的安全。 支持VPN，AES256加密和白名單等安全機制。

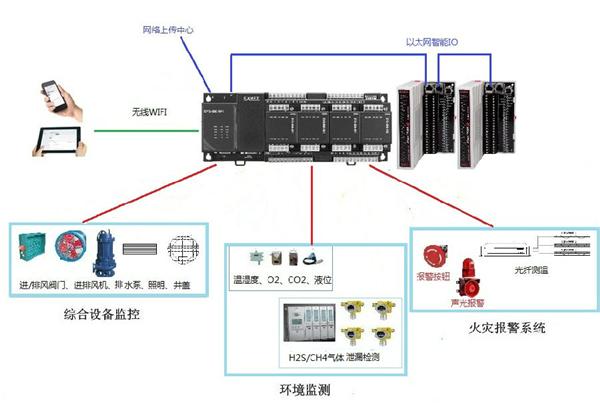

　　單區域控制系統

　　西門子PLC特點

　　高性能低功耗CPU，主頻為667MHZ

　　內存DDR3L 256MB RAM，1GB閃存

　　擴展存儲使用標準SD卡，最高可達32G

　　嵌入式實時LINUX操作系統

　　內置8AI，8DI，4DO，靈活擴展

　　獨立網絡端口，2個RS232/485串口

　　支持內置雙無線：WiFi，4G，GPRS

　　模擬輸入和輸出為16位

　　支持多種協議：Modbus PLC，MODBUS TCP，DNP3.0，IEC60870-104-5，MQTT等。

　　支持5種標準開發語言和C語言開發

　　支持WEB模式訪問

　　內置RTC，支持NTP，GPS定時

　　寬溫工作環境-40~70°C

　　現場通過手機連接WIFI直接連接到PLC，在手機上查詢現場數據和PLC設備運行參數。

　　交換機的特性

　　8個RJ45 TX端口

　　4個千兆光纖接口

　　自適應10/100/1000M Base-TX，雙工和MDIX

　　全金屬外殼，無風扇散熱

　　工作溫度-40至85攝氏度，支持-40攝氏度冷啟動

　　MTBF(平均故障間隔時間)不小于100萬小時

　　DIN導軌安裝

　　IP保護等級40

　　SNMPv1，v2，v3，包括MAC過濾器和IGMP組

　　高級管理功能，如VLAN，IGMP自動配置，QoS服務，鏈路聚合，端口鏡像，RSTP，

　　環網協議支持Super-RTR技術，提供不到50ms的自愈時間

　　交換機支持雙固件

　　支持Web和串口配置

　　支持配置上傳和下載

　　支持掉電逃逸

　　冗余電源輸入9-36VDC，報警輸出0.5A @ 24V

　　UL認證，CE，ABS，ISO9001，Class1，Divison2

       總結：以上就是西門子plc1500在綜合管廊監控系統應用的說明實例，希望對大家有幫助。我們?yōu)榭蛻籼峁┝可矶ㄖ频淖詣?dòng)化解決方案,西門子plc、三菱plc、歐姆龍plc、組態軟件系列產品是專業的自動化控制系統集成服務商.歡迎來電咨詢訂購!
