　　1、概述

　　RH精煉稱為RH真空循環脫氣精煉法。RH精煉爐是煉鋼和連鑄之間的精煉設備。其作用是提高鋼材質量，滿足中鋼等大量高附加值產品的需求。其主要功能有真空脫碳、氧脫碳、粉末脫硫、溫度補償調節、合金成分調節等，具有處理周期短、生產能力大、精煉效果好、操作方便等一系列優點。RH爐在中鋼生產中具有顯著的優勢，在煉鋼生產中得到了廣泛的應用。它是現代鋼鐵廠的重要外處理設備。

　　施耐德plc是施耐德電氣plc系列中的大型plc。本系列產品以其熱塞支撐，簡單易用，功能強大，配置方便，接線方便，深受工業控制器青睞。rh精煉爐使用施耐德系列plc，上層配置軟件使用ifix，下層編程軟件使用康斯特布爾，通信協議使用以太網tcp/ip。

　　2、控制系統

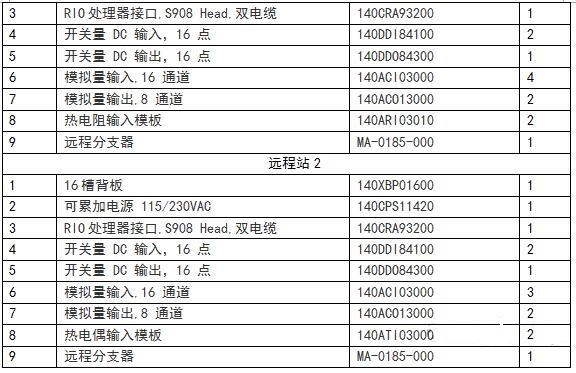

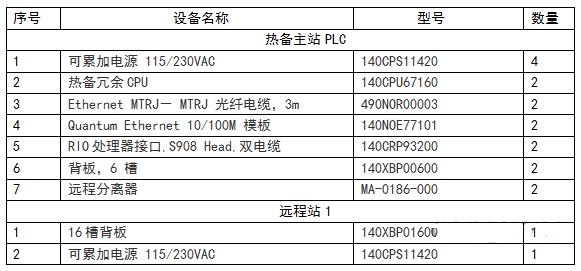

　　2.1硬件組成

　　　2.2軟件組成

　　Windows XP + SP3中文操作系統

　　ifix v5.1梯形邏輯控制程序編輯軟件。

　　概念v2.6pc配置軟件

　　2.3過程控制點

　　RH頂槍設備控制;

　　高效大抽汽量噴射真空泵控制;

　　鋼包(真空室)液壓升降裝置控制;

　　真空室體控制;

　　增加氣體流量控制。。

　　3、調試經驗

　3.1真空室真空測量變送器是一種非常重要的測試儀器。目前，我國對真空變送器的檢定和校準機制尚不多見。然而，真空值的準確度對于煉鋼是非常重要的。真空變送器送回校驗機構至少需要10天時間。這在快節奏的生產過程中是不允許的。因此，在設備投入生產之前，訂購相同類型的備件。一旦懷疑真空測量不準確，通常采用更換方法，并將更換的變送器送至外部驗證。因此，生產是正常的，真正的生產原因可以通過驗證發射機來確定。

　　3.2校準進料刻度。與高爐和轉爐的分料規模相比，高爐的分料規模要求更高。因此，校準方法和設備是非常重要的。過去，我們用一個力測量環來檢查刻度，但誤差很大。之后，采用物理方法校準刻度，即實際輸入料斗的材料被排放到車桶中，然后將車卸掉。卸載的材料被高度精確地縮放。該方法精度高，但勞動量過大，耗時長，對正常生產節奏有一定影響。現在，我們用一個秤來校準桶的刻度。測力儀裝有重量傳感器和重量顯示器，便于驗證。利用該方法，可以充分滿足鋼生產的需要，克服上述兩種標定方法的不足。

　　3.3 Quantum雙系統熱備用架構中使用的以太網模板是140NOE77101。執行熱備用交換機時，以太網通信失敗。這是因為140NOE77101在熱備用配置中使用時需要大于固件版本。 2.0，否則當熱備份切換發生時，以太網通信會出現異常，但以太網模板140NOE77100沒有此問題。解決方案是更新140NOE77101硬件固件版本號。

　　3.4在安裝過程中，應注意Quantum的RIO電纜系統需要變電站電纜的長度。最小允許長度為2.5米。如果小于2.5米，將產生分支反射，該反射將位于RIO變電站適配器中。有一個錯誤。

　　3.5在調試過程中，我們試圖同時連接施耐德的140noe 771xx上的兩個端口，希望單獨從中接收數據，但失敗了。在咨詢了制造商的技術支持后，知道140noe 771xx是單通道設備，兩個端口不能同時通信。但是，以太網通信可以通過10/100base-t或100base-fx端口隨時完成。

　　在3.6的大修之后，恢復了動力傳輸。發現施耐德以太網模板140NOE771X0上的Appl指示器已打開，無法通過各種方法消除。咨詢工程師后，如果NOE模板崩潰，將在模板中創建一個日志文件，NOE模板上的Appl指示燈將亮起。要搞清楚，你需要通過IE進入NOE模板，鍵入NOE Diagnostics，然后輸入Crash Log File Diagnostics，找到崩潰信息，點擊“Clear Crash Log File”，你可以清除崩潰信息，appl light會也出門了。

　　3.7RH爐內氣體為氮氣、氬氣、氧氣、壓縮空氣等，對這些氣體采集瞬時流量，計算累積值。概念編程軟件為我們提供了一個很好的解決方案。mFlow是氣體流量調節器的補償采集功能塊，累加器是氣體蓄能器的功能塊，等等。這些專用的功能塊首先節省了編程時間，使我們的應用程序更加簡潔，第三個是不同的編程。人員提供統一的規范，以克服其他軟件和流量處理之間的混淆。此外，PID FF的功能塊為我們調節PID回路提供了極大的方便。統計數據表明，概念軟件提供多達15個PI型調節功能塊，為復雜的回路調節提供了所有可能。

　　4、摘要

　　施耐德自動化控制平臺在工業控制領域具有領先的性能，支持五種獨立編程語言。在本地機架上安裝sst第三方模塊也可以連接到profibusdp。施耐德plc系列是施耐德電氣的旗艦產品，在國際自動化領域發揮著重要作用。施耐德plc在rh精煉爐中運行了十多年，性能穩定，維護小，功能豐富，滿足生產過程控制的要求。
